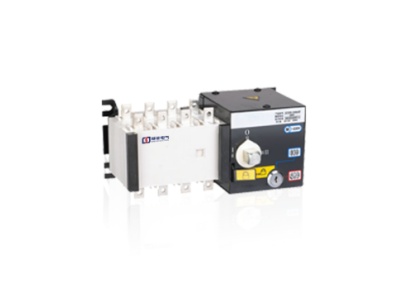

MDQ1-63A/4P 雙電源自動轉換開關—— 邦華電氣經濟型 ATS 首選
MDQ1 系列雙電源自動轉換開關概述：
邦華電氣 MDQ1 系列雙電源自動轉換開關 (ATS) 是專為終端配電系統設計的經濟型智能切換設備，能夠實時監測常用電源 (N) 和備用電源 (R) 的電壓、頻率狀態。當常用電源出現停電、欠壓、過壓、斷相或頻率異常時，開關會在≤2000ms 內自動將負載切換至備用電源；當常用電源恢復正常后，又能自動或手動切換回常用電源，實現無人值守的連續供電。

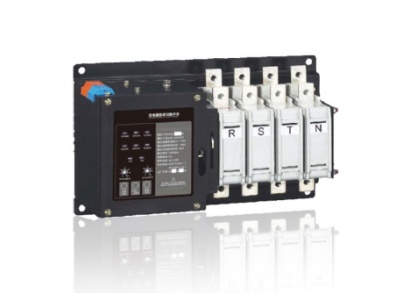

MDQ1-63A/4P作為該系列的入門級爆款，憑借緊湊的體積、可靠的性能和親民的價格，成為住宅配電箱、小型商業店鋪、辦公室等場所的首選產品。我們同時提供MDQ1-W 系列 PC 級隔離型雙電源，滿足消防系統、應急照明等對切換速度和安全性要求更高的應用需求。
核心產品系列與型號大全：
CB 級雙電源轉換開關
CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。您提供的 MDQ1、MDQ1-W 兩個系列全部為 CB 級產品，覆蓋 63A 至 630A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。
核心特點：集成塑殼斷路器作為執行元件，兼具電源切換和過載、短路保護功能；結構緊湊、安裝方便、無需額外配置保護裝置，是一站式配電解決方案的理想選擇。
適用場景：住宅配電、小型商業建筑、辦公室、一般工業負載等需要同時實現切換和保護的場所。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| MDQ1 | MDQ1-63A/2P、MDQ1-63A/3P、MDQ1-63A/4P、MDQ1-100A/2P、MDQ1-100A/3P、MDQ1-100A/4P、MDQ1-160A/2P、MDQ1-160A/3P、MDQ1-160A/4P、MDQ1-250A/2P、MDQ1-250A/3P、MDQ1-250A/4P、MDQ1-400A/3P、MDQ1-400A/4P、MDQ1-630A/3P、MDQ1-630A/4P | 塑殼斷路器本體 | 一體化成套設計，具備高限流特性和經濟的選擇性，可配置多種脫扣器，支持自投自復、自投不自復、互為備用三種模式 | 民用建筑、商業建筑、工業廠房的各級配電回路、消防設備供電 |
| MDQ1-W | MDQ1-W-63A/2P、MDQ1-W-63A/3P、MDQ1-W-63A/4P、MDQ1-W-100A/2P、MDQ1-W-100A/3P、MDQ1-W-100A/4P、MDQ1-W-160A/2P、MDQ1-W-160A/3P、MDQ1-W-160A/4P、MDQ1-W-250A/2P、MDQ1-W-250A/3P、MDQ1-W-250A/4P、MDQ1-W-400A/3P、MDQ1-W-400A/4P、MDQ1-W-630A/3P、MDQ1-W-630A/4P | 智能型塑殼斷路器本體 | 升級型智能 CB 級產品，集成數字化控制單元，支持電源狀態實時監測和故障報警，可選配 RS485 通訊功能，機械電氣雙重聯鎖，運行更穩定可靠 | 商業綜合體、醫院、數據中心、工業自動化系統、對可靠性要求較高的配電場所 |

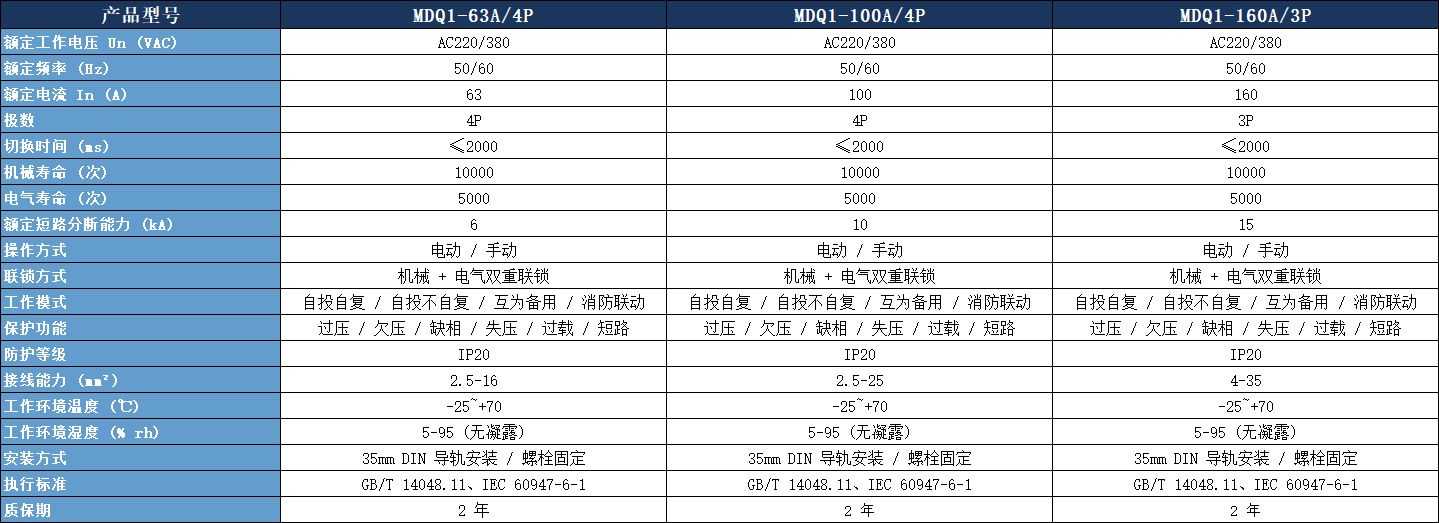

MDQ1 CB 級產品技術參數表：
MDQ1系列雙電源核心優勢：
雙重安全聯鎖：采用機械 + 電氣雙重聯鎖設計，徹底杜絕兩路電源同時合閘的短路隱患，保障您的配電系統安全
智能微電腦控制：內置 32 位微處理器，實時精準監測電源狀態，誤動作率低于 0.01%
多種工作模式：支持自投自復、自投不自復、互為備用和消防聯動四種工作模式，滿足不同場景需求
手動 / 自動雙操作：所有型號均配備手動操作手柄，在自動模式故障或檢修時可手動切換，確保供電不中斷
寬溫域運行：可在 - 25℃至 + 70℃的極端溫度環境下穩定工作，適應全國各地區氣候條件
安裝便捷：63A-160A 規格支持標準 35mm DIN 導軌安裝，無需額外開孔，大幅縮短施工時間
清晰狀態指示：面板配備常用電源、備用電源、合閘狀態指示燈，一目了然掌握設備運行情況
嚴格質量管控：每臺產品出廠前均經過 100% 通電測試和老化試驗，確保性能穩定可靠
選型步驟：
確定負載總功率：根據您的負載總功率計算所需額定電流，建議預留 20%-30% 的余量
選擇產品級別：消防負荷必須選用MDQ1-W PC 級產品，一般負載可選用MDQ1 CB 級產品
確定極數：單相系統選擇 2P，三相三線系統選擇 3P，三相四線系統選擇 4P
考慮附加功能：如需與消防系統聯動，請選擇帶消防聯動接口的型號
常見接線說明：
常用電源進線：接市電或主發電機電源
備用電源進線：接備用發電機或第二路市電
負載出線：接您的用電設備
消防聯動接口：接消防控制中心信號，火災時可強制切斷非消防電源
接地端子：必須可靠接地，確保人身安全
典型應用場景：
住宅配電：別墅、高檔住宅的入戶總電源切換
商業建筑：小型超市、便利店、理發店、辦公室的不間斷供電
消防系統：消防控制室、應急照明、排煙風機、消防水泵
醫療場所：社區醫院、診所的基本醫療設備供電
教育機構：學校教室、實驗室、圖書館的照明和設備供電
通信行業：小型通信基站、網絡機房的設備供電
工業領域：小型生產線、自動化設備的輔助電源
常見疑問解答：
Q1：MDQ1-63A 是什么意思？
A1：MDQ1 是邦華電氣雙電源自動轉換開關的系列代號，63A 表示該產品的殼架等級額定電流為 63 安培，可配置 6A 至 63A 之間的任意額定電流。
Q2：MDQ1 和 MDQ1-W 有什么區別？
A2：MDQ1 是 CB 級雙電源，集成了斷路器，兼具切換和過載、短路保護功能；MDQ1-W 是 PC 級隔離型雙電源，僅負責電源切換，切換速度更快 (≤100ms)，符合消防規范要求，需外接斷路器進行保護。
Q3：MDQ1-63A/4P 的切換時間是多少？可以調整嗎？
A3：MDQ1-63A/4P CB 級產品的標準切換時間≤2000ms，MDQ1-W-63A/4P PC 級產品≤100ms。切換時間可通過控制器上的撥碼開關進行調整，調整范圍為 0-30 秒。
Q4：MDQ1 雙電源轉換開關可以手動操作嗎？
A4：可以。所有型號都配備了手動操作手柄，在自動模式故障、停電檢修或需要強制切換時，可以切換到手動模式進行操作。操作前請務必將自動 / 手動開關撥至手動位置。
Q5：MDQ1 系列產品的質保期是多久？
A5：邦華電氣所有 MDQ1 系列雙電源轉換開關產品均提供2 年質保期，質保期內非人為損壞免費維修或更換。我們還提供終身技術支持服務。
Q6：MDQ1-63A/4P 支持消防聯動嗎？
A6：支持。所有 MDQ1 系列產品都標配消防聯動接口，可以接收消防控制中心的信號，實現火災時強制切斷非消防電源或強制投入備用電源的功能。
邦華電氣專注于低壓電氣設備研發生產十余年，擁有完善的質量管理體系和專業的技術服務團隊。MDQ1-63A/4P作為我們的明星產品，已累計銷售超過 100 萬臺，廣泛應用于全國各地的住宅、商業和工業項目中。
無論您是需要單臺MDQ1-63A/4P產品采購，還是批量項目合作，我們都將以最優惠的價格、最快速的交貨和最專業的服務滿足您的需求。立即聯系我們的技術工程師，獲取免費的產品選型指導和詳細報價方案。
