CAP2-100A/4P雙電源開關｜CM1-ATS-100A/4P 雙電源轉換開關
閱讀次數：92 發布時間：2026-05-14
CAP2-100A/4P雙電源開關｜CM1-ATS-100A/4P 雙電源轉換開關
一、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關產品說明
西安邦華電氣作為本土企業，深耕電氣行業十多年。這款ATS雙電源自動轉換開關是專門用于雙路供電系統的電源切換裝置。CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P等型號集成監測、邏輯控制、自動投切功能于一體，可實現市電 - 市電、市電 - 發電等雙電源之間的無縫切換，有效規避停電、欠壓、缺相等電力故障帶來的設備停運、生產停滯與安全隱患，是低壓配電系統中保障重要負載連續供電的核心設備。
該系列產品涵蓋CAP2 系列 CB 級、CM1-ATS 系列 PC 級、CAP1 系列經濟型 PC 級三大產品線，電流覆蓋 63A~1600A，2P/3P/4P 極數齊全，符合 GB/T 14048.11 標準，兼具高可靠性、高安全性與高適配性。CAP2-100A/4P、CM1-ATS-100A/4P等雙電源質量安全可靠，應用廣泛，價格合理，是您的理想選擇。
二、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關產品特點
1、爆款領銜，全系列性能出眾：核心熱銷型號CAP2-100A/4P、CM1-ATS-100A/4P及CAP1-100A/4P，兼顧性能與性價比，CAP2-100A/4P 自帶全套保護，CM1-ATS-100A/4P 毫秒級切換，CAP1-100A/4P 經濟實用，覆蓋不同負荷等級需求。
2、核心功能齊全，適配多場景：實時監測雙路電源電壓、相位狀態，遇異常時自動投切，支持自投自復、自投不自復、互為備用等多種工作模式，無需人工干預即可保障負載供電連續性，適配cap2-100a 4p、cm1-ats-100a、cap1-100 4等高頻選型場景。
3、雙重聯鎖防誤操作：機械 + 電氣雙重聯鎖設計，徹底杜絕兩路電源同時合閘引發的環流與短路事故，使用安全有保障，尤其適配 CM1-ATS-100A/4P 等消防、醫療高安全需求型號。
4、雙級別覆蓋，選型靈活：CB 級（CAP2 系列，如 CAP2-100A/4P）自帶過載、短路保護，一體化設計無需額外加裝斷路器；PC 級（CM1-ATS/CAP1 系列，如 CM1-ATS-100A/4P、CAP1-100A/4P）具備明顯物理隔離斷點，安全等級更高，切換速度更快，機械壽命更長。
5、智能控制，運維便捷：內置智能控制器，支持參數設置、故障顯示、消防聯動、遠程監控等功能，LED 狀態指示燈清晰顯示電源與切換狀態，便于日常運維與故障排查，你可以自行進行cap2-100a 參數查詢。
6、全規格覆蓋，適配性強：額定電流覆蓋 63A~1600A，支持 2P/3P/4P 多種極數，適配單相 220V、三相三線、三相四線各類低壓供電工況，滿足從末端小負荷（如 CAP2-63A/4P、CAP1-63）到工業大電流（如 CAP2-1600、CM1-ATS-1600A/4P）總配電的全場景需求。

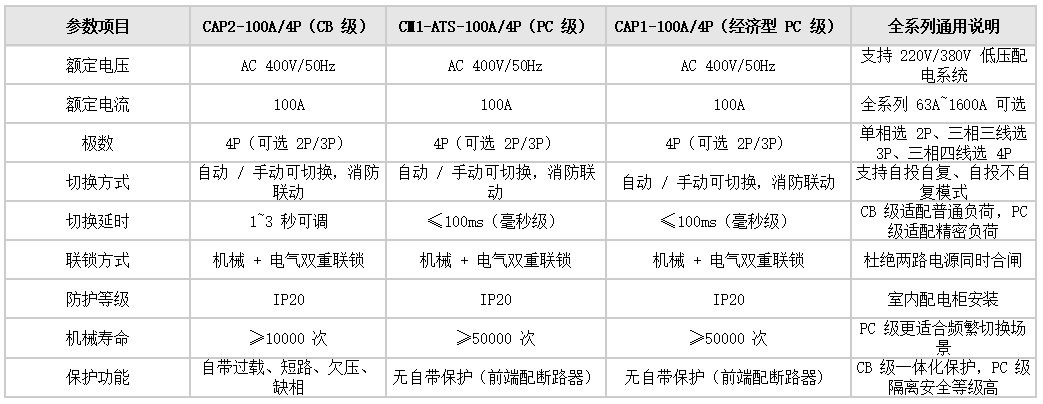

三、主要技術參數
以CAP2-100A/4P、CM1-ATS-100A/4P、CAP1-100A/4P為核心，全系列關鍵參數如下：
四、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關系列產品型號介紹
（一）CB 級 CAP2 系列
CAP2 系列集成斷路器保護功能，自帶過載、短路、欠壓缺相防護，一體化設計安裝省事、性價比高，多用于小區、商鋪、寫字樓末端二三級負荷配電。
| 額定電流 | 可選極數 | 完整型號 | 產品特點 | 典型應用場景 |
| 63A | 2P/3P/4P | CAP2-63A/2P/3P/4P | 小電流常規款，體積緊湊，保護功能齊全，適配末端小型回路 | 家裝配電、商鋪照明、弱電設備、小型末端供電 |
| 100A | 2P/3P/4P | CAP2-100A/2P/3P/4P（爆款） | 市場走量標桿，CAP2 系列主打型號，參數標準、現貨充足 | 寫字樓主干、小區公共配電、中小型消防末端、電梯輔助回路 |
| 160A | 2P/3P/4P | CAP2-160A/2P/3P/4P | 承載能力強，抗電流沖擊，運行穩定耐用 | 商業綜合體分支、園區動力配電、中型樓宇主干回路 |
| 250A | 2P/3P/4P | CAP2-250A/2P/3P/4P | 中型工程常用規格，耐受瞬時大電流，適配常規工業及商用負荷 | 廠區輔助動力、商場應急配電、消防風機水泵回路 |
| 400A | 3P/4P | CAP2-400A/3P/4P | 大電流重載結構，適合長期不間斷運行，分斷性能優異 | 大型廠區分支、市政建筑動力總回路 |
| 630A | 3P/4P | CAP2-630A/3P/4P | 大功率 CB 級規格，工業級耐用設計 | 產業園區主干、超高層樓宇分路供電 |
| 800A | 3P/4P | CAP2-800A/3P/4P | 大電流強抗干擾，適合復雜工業工況 | 重工業車間、大型公共建筑總配電 |
| 1250A | 3P/4P | CAP2-1250A/3P/4P | 超大電流承載，適配大型配電樞紐 | 大型工業園、交通樞紐配套供電系統 |
| 1600A | 3P/4P | CAP2-1600A/3P/4P | CAP2 系列頂配大電流款，重載耐受強 | 特大廠區、城市核心建筑總電源切換 |
（二）PC 級 CM1-ATS 系列 隔離型工業款
CM1-ATS ， PC 級隔離型雙電源，帶明顯物理斷開點，隔離安全等級高、切換速度快、機械壽命長，無自帶短路過載保護，需前端配斷路器，主打消防、醫療、數據中心、工業一級重要負荷。
| 額定電流 | 可選極數 | 完整型號 | 產品特點 | 典型應用場景 |
| 63A | 2P/3P/4P | CM1-ATS-63A/2P/3P/4P | 小型隔離款，體積小巧，安全隔離性能好 | 弱電機房、精密儀器、小型消防末端回路 |
| 100A | 2P/3P/4P | CM1-ATS-100A/2P/3P/4P（爆款） | PC 級熱銷主力，工程圖紙標配 | 商業消防系統、中小型數據中心、醫療備用配電、廠房關鍵負荷 |
| 160A | 2P/3P/4P | CM1-ATS-160A/2P/3P/4P | 中型隔離專用，運行平穩，短路耐受能力強 | 園區核心配電、大型商超應急動力系統 |
| 250A | 2P/3P/4P | CM1-ATS-250A/2P/3P/4P | 工業常用中大電流規格，項目驗收適配性高 | 大型消防泵組、工業生產線、醫療核心設備配電 |
| 400A | 3P/4P | CM1-ATS-400A/3P/4P | 重載隔離設計，適配大型一級負荷長期穩定運行 | 大型商業綜合體、三甲醫院總應急配電 |
| 630A | 3P/4P | CM1-ATS-630A/3P/4P | 大功率工業級規格，結構堅固耐用 | 數據中心集群、超高層建筑主干電源切換 |
| 800A | 3P/4P | CM1-ATS-800A/3P/4P | 超大電流隔離款，防護等級高，適配重載復雜工況 | 重工業廠區、軌道交通配套配電 |
| 1250A | 3P/4P | CM1-ATS-1250A/3P/4P | 高承載配電級規格，切換無沖擊、穩定性強 | 大型產業基地、交通樞紐核心供電 |
| 1600A | 3P/4P | CM1-ATS-1600A/3P/4P | 全系頂配 PC 級，滿足超大型工業一級負荷 | 大型電廠配套、特大工業園區總電源切換 |
（三）PC 級 CAP1 系列 經濟型隔離款
CAP1 系列為經濟型 PC 級雙電源，保留隔離型核心優勢，配置精簡、價格親民，適合預算適中的商用、物業、小型改造項目，適配普通一級、二級負荷。熱門型號包括CAP1-100A/4P、CAP1-63、CAP1-160a。
| 額定電流 | 可選極數 | 完整型號 | 產品特點 | 典型應用場景 |
| 63A | 2P/3P/4P | CAP1-63A/2P/3P/4P | 經濟型小電流隔離款，安裝便捷 | 小型辦公、便利店、民宿備用電源切換 |
| 100A | 2P/3P/4P | CAP1-100A/2P/3P/4P | 通用主流規格，性價比突出 | 小區公共設施、中小型門店、普通機房配電 |
| 160A | 2P/3P/4P | CAP1-160A/2P/3P/4P | 中型負荷適配，運行穩定，適配多數常規商用場景 | 園區分支配電、普通商業樓宇應急系統 |
| 250A | 2P/3P/4P | CAP1-250A/2P/3P/4P | 中大電流經濟型隔離款，兼顧性能與成本 | 小型工廠輔助回路、普通消防配套配電 |
| 400A | 3P/4P | CAP1-400A/3P/4P | 大電流基礎隔離款，結構簡單故障率低 | 中小型廠區總分支、市政普通建筑配電 |
| 630A | 3P/4P | CAP1-630A/3P/4P | 大功率經濟型，適合大型普通負荷改造項目 | 園區動力配電、老舊廠區大電源替換 |
| 800A | 3P/4P | CAP1-800A/3P/4P | 超大電流經濟型隔離，適配大范圍公共配電 | 大型普通廠房、城市公共區域主干供電 |
| 1250A | 3P/4P | CAP1-1250A/3P/4P | 高承載經濟型大電流規格 | 大型產業園區配套、文旅建筑總電源 |
| 1600A | 3P/4P | CAP1-1600A/3P/4P | CAP1 系列頂配，超大負載工況適配 | 特大民用園區、大型配套建筑電源切換 |

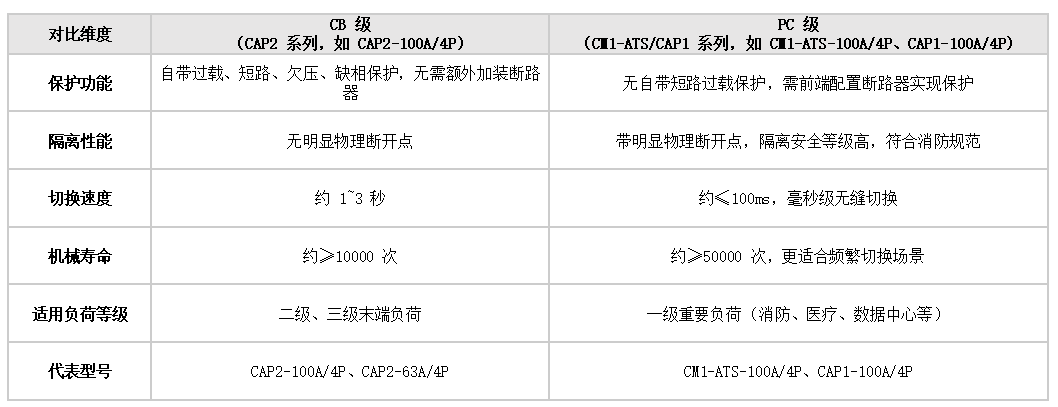

五、CB 級與 PC 級雙電源開關怎么選擇？
核心選型邏輯：
普通末端配電、預算有限、需集成保護功能 → 優先選CB 級 CAP2 系列
消防、醫療、數據中心、工業核心負荷，需高隔離、高可靠性 → 優先選PC 級 CM1-ATS 系列
預算適中的普通商用、物業項目，追求性價比 → 可選PC 級 CAP1 系列
六、CAP2-100A/4P、CM1-ATS-100A/4PP等雙電源開關應用場景
1、商業建筑場景
CAP2-100A/4P、CM1-ATS-100A/4P 適配寫字樓、商場、酒店、商業街，為應急照明、中央空調、電梯及監控系統供電，自動切換回路，保障商業建筑用電不中斷。
2、工業廠房場景
CAP2-250A/4P、CM1-ATS-250A/4P 多用于工業廠房，適配自動化產線、機床、風機水泵等動力回路，有效避免突發斷電引發停產和設備損壞。
3、醫療與消防場景
CM1-ATS-100A/4P、CM1-ATS-160A/4P、CM1-ATS-250A/4P 適用于醫院病房、手術室、ICU 及消防泵、排煙風機等關鍵負載，PC 級隔離設計，契合醫療與消防供電規范。
4、數據中心及機房場景
CM1-ATS-100A/4P、CAP1-63A/4P 可為服務器、UPS、精密空調、網絡設備提供雙路冗余供電，防止斷電造成數據丟失與業務中斷。
5、老舊項目替換改造場景
產品安裝尺寸標準化，CAP2-1600、CAP1-160A 等新舊型號可同電流、同極數直接替換，全系無需改動柜體接線，適配老舊配電項目改造，節約施工與改造成本。
七、選型指南
1、按負荷重要性選型
普通家用、商鋪、小區末端二三級負荷：優先選用CB 級 CAP2 系列，推薦 CAP2-63A/4P、CAP2-100A/4P
消防、醫療、數據中心、工業核心一級負荷：必須選用PC 級 CM1-ATS 系列，推薦 CM1-ATS-100A/4P、CM1-ATS-250A/4P
預算有限的普通商用、物業項目：可選用PC 級 CAP1 系列，推薦 CAP1-100A/4P、CAP1-63A/4P
2、按負載電流選型
63A 及以下小電流負載：首選 CAP2-63A/4P、CAP1-63A/4P，適配末端照明、插座等小型回路
100A 左右常規負載：優先 CAP2-100A/4P、CM1-ATS-100A/4P，市場流通量大，現貨充足，適配絕大多數場景
160A 以上中大電流重載：匹配 CAP2、CM1-ATS、CAP1 系列對應規格，根據負荷等級選擇 CB 級或 PC 級型號
3、按供電極數選型
單相 220V 負載：選 2P 型號，如 CAP2-63A/2P、CAP1-63A/2P
純三相三線動力回路：選 3P 型號，如 CAP2-100A/3P、CM1-ATS-100A/3P
三相四線、消防、公共建筑、智能配電項目：必須選 4P 型號，如 CAP2-100A/4P、CM1-ATS-100A/4P，確保 N 線可靠切換，避免電壓漂移
4、按特殊需求選型
需消防聯動：優先選用支持消防聯動功能的型號，如 CM1-ATS 系列、CAP2 系列高配款
老舊項目改造：優先選用與原安裝尺寸、接線方式兼容的型號，可直接替換無需改柜
八、常見問題解答

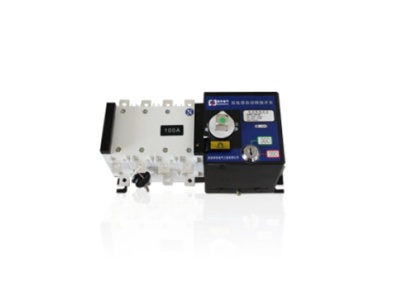

1、cap2-100a 4p 是什么型號？
屬于CAP2 系列 CB 級 4 極雙電源，額定電流 100A，自帶全套保護，是商用民用走量主流型號。
2、cap2-100a 參數怎么查？
CAP2-100A/4P 額定電壓 AC400V、4P 極數，帶過載短路欠壓缺相保護，延時可調，參數可參考文中參數表。
3、cm1-ats 是什么意思？
CM1 是經典塑殼開關系列，ATS 代表自動轉換開關，CM1-ATS 就是 PC 級隔離型雙電源專屬系列代號。
4、cap1-100 4 和 cap2-100a 4p 有什么區別？
cap1-100 4 是 PC 級隔離型，無自帶過載保護；cap2-100a 4p 是 CB 級，自帶全套保護，適用負荷等級不一樣。
5、cap2-1600 是什么產品？
指 CAP2-1600A/3P/4P，是 CAP2 系列最大電流 CB 級雙電源，用于特大廠區、大型建筑總電源切換。
6、cap1-63、cap1-160a 適用什么場景？
cap1-63 多用于小型商鋪、機房；cap1-160a 適合園區分支、普通商業樓宇應急配電。
總結
我們的雙電源自動轉換開關包含CAP2 CB 級、CM1-ATS PC 級、CAP1 經濟型 PC 級三大全規格系列，電流覆蓋 63A 至 1600A，極數齊全、適配全行業配電場景。有CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P、CM1-ATS-250A/4P、CAP1-250A/4P等主流型號，產品性能穩定、資質齊全、現貨充足，選擇我們的產品，讓你放心、安心。
聯系西安邦華電氣免費獲取報價及技術支持。
