PTW-EFD 電氣火災監控系統 —— 您的全場景配電系統火災隱患智能防控核心體系

PTW-EFD 電氣火災監控系統核心概述：

您采購的 PTW-EFD 電氣火災監控系統，是智慧消防體系中電氣火災防控的核心解決方案，專為各類低壓配電系統的火災隱患前置預警設計，可精準捕捉漏電、過熱、故障電弧、過載等電氣火災風險，完成前端數據采集、本地聲光報警、遠程數據上傳與消防聯動控制，是您滿足消防規范要求、實現全場景用電安全管控的核心設備。

本系統全系列產品通過國家 3C 強制性認證，嚴格執行 GB 14287.1-2014、GB 14287.2-2014、GB 14287.3-2014、GB 14287.4-2014 全系列國家標準，參數可溯源，完全滿足國內各類建筑消防設計與驗收要求。

PTW-EFD 電氣火災監控系統全系列型號：

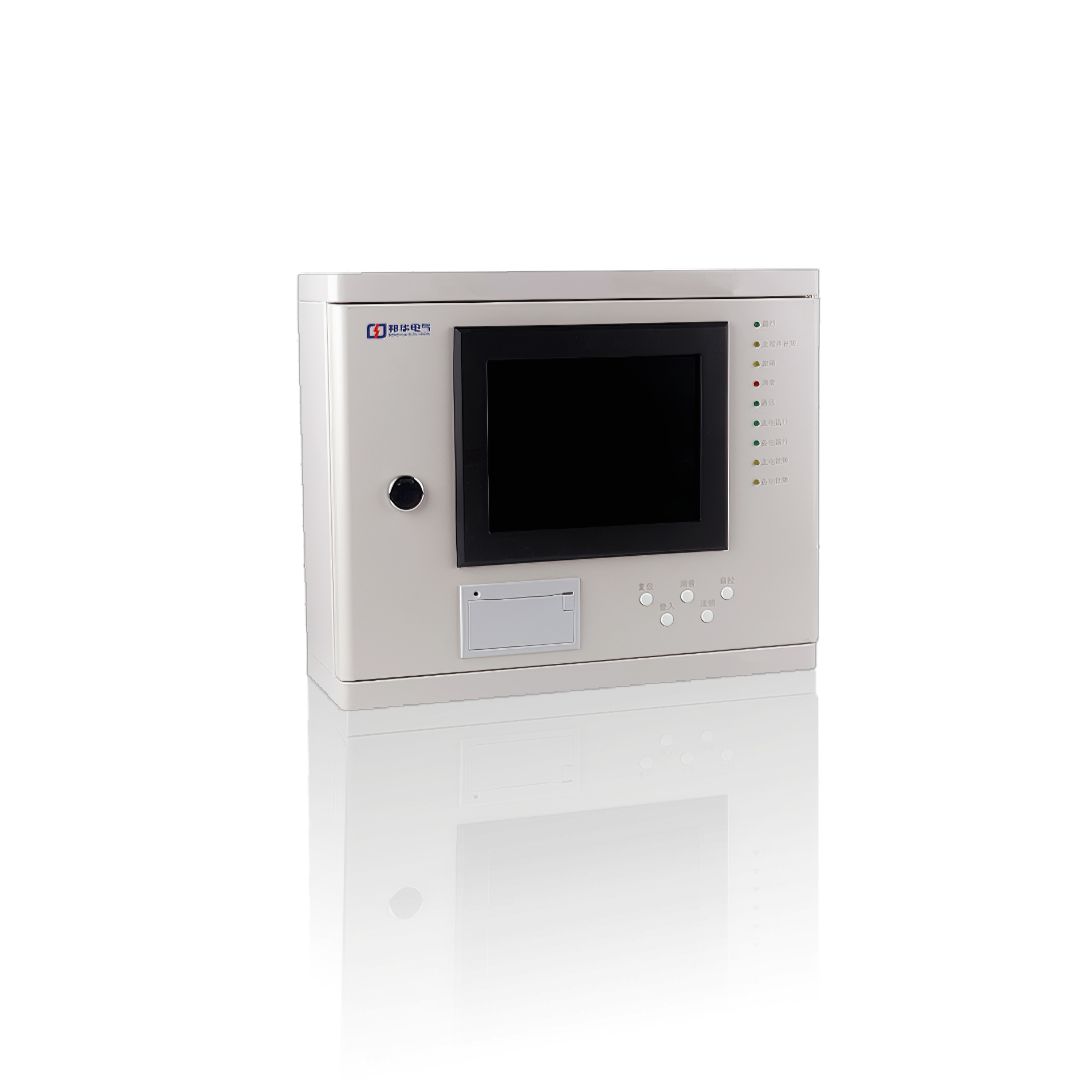

電氣火災監控設備

邦華電氣電氣火災監控設備是 PW-EFMS 電氣火災監控系統的核心管控中樞，核心產品為PW-EFMS-C128 型，嚴格遵循 GB14287.1-2014 國標設計，采用模塊化組板技術與優化的人機交互界面，具備高智能、高可靠性、簡單實用的特點。該設備采用總線制數據傳輸方式，配接公司全系列剩余電流式、測溫式、組合式電氣火災監控探測器，可組成大容量電氣火災監控報警系統，支持聲光報警、事件存儲、故障定位、消防聯動控制、遠程數據上傳等核心功能，適用于高層建筑、工業場所、商業綜合體等各類場景的超早期電氣火災集中監控與管理。

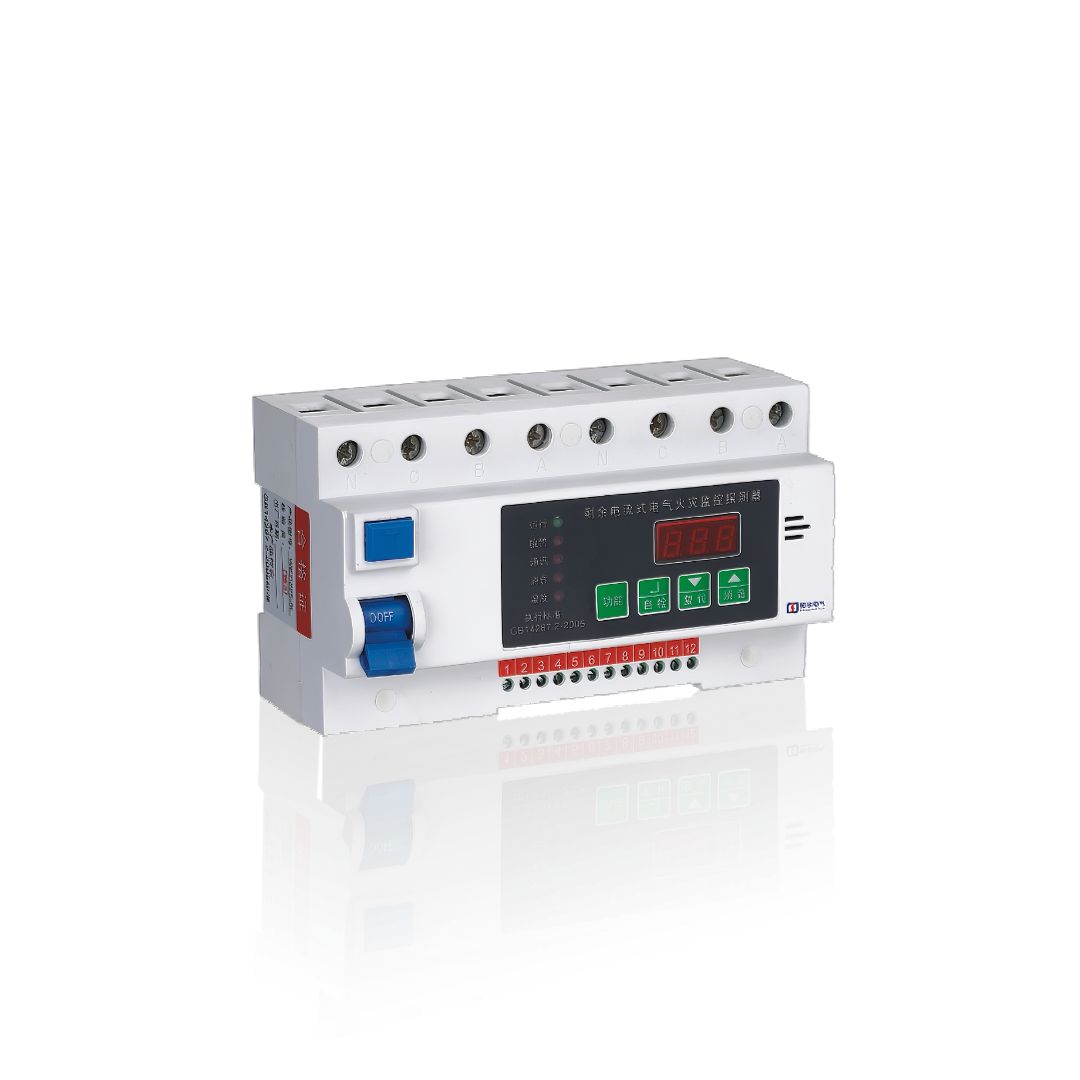

電氣火災監控探測器

邦華電氣電氣火災監控探測器是系統前端感知核心，全系列嚴格依據 GB14287.2/3-2014 國標研發，核心主力型號包含PW-EFMS-DC8、PTW-EFDF 剩余電流式，PW-EFMS-DT8、PTW-EFDW 測溫式，PW-EFMS-DCT8、PTW-EFD 組合式電氣火災監控探測器，同時覆蓋單路 / 4 路多規格定制型號。全系列產品采用智能單片機與專用信號處理電路，可精準采集配電回路的剩余電流、溫度等關鍵數據，通過 RS485 通訊網絡將故障、報警信息上傳至 PW-EFMS-C128 監控設備，具備故障自檢、狀態指示、事件記錄等能力，適配各類低壓配電回路的電氣火災極早期預警需求。

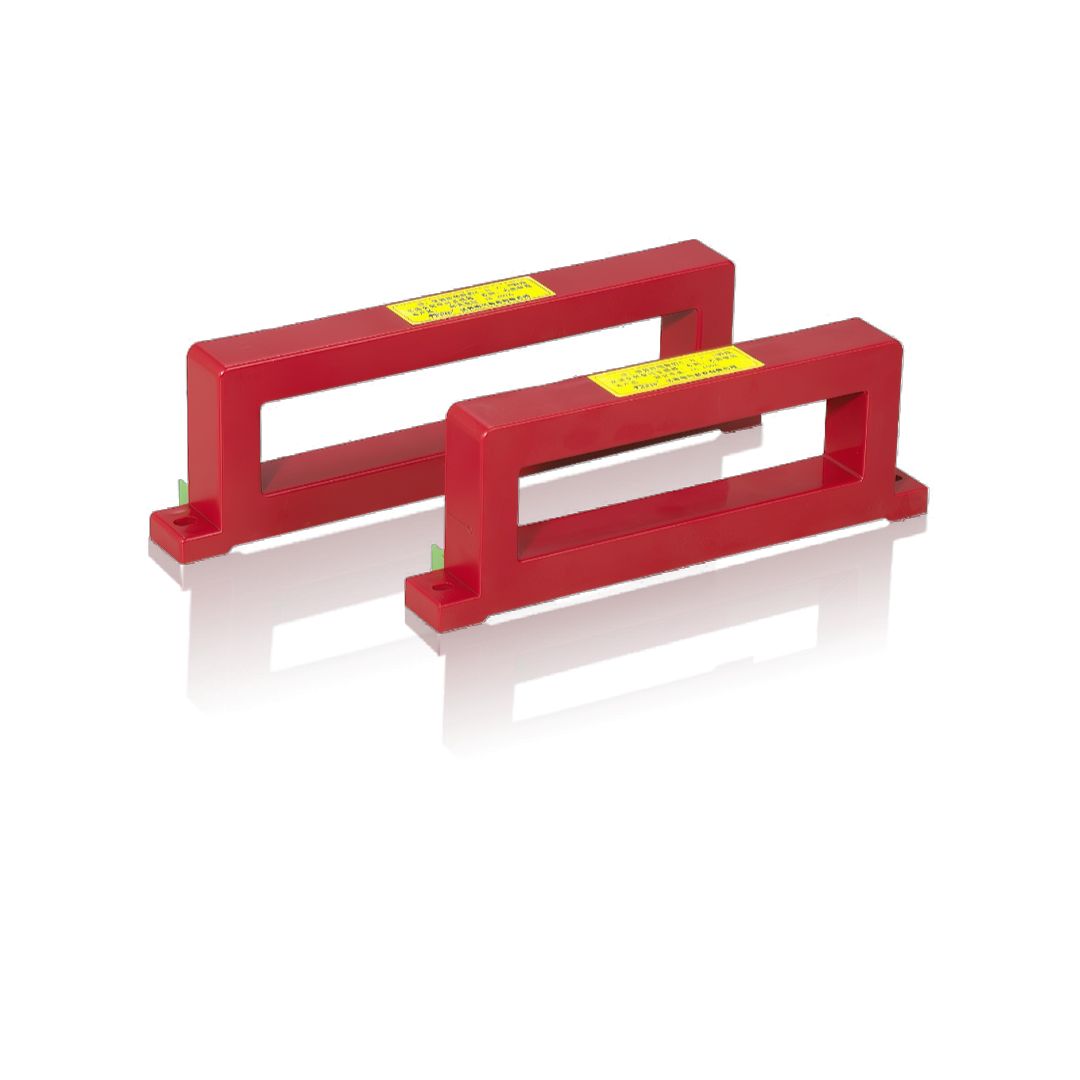

剩余電流互感器

邦華電氣剩余電流互感器是 PW-EFMS 電氣火災監控系統的底層信號采集單元，專為全系列剩余電流式、組合式電氣火災監控探測器配套設計，核心分為圓形閉口式、矩形閉口式、圓形開口式三大品類，覆蓋 63A~1000A 主回路電流適配范圍。全系列產品采用高導磁納米晶磁芯與全屏蔽阻燃外殼，環氧樹脂澆注固化，線性度好、靈敏度高、抗電磁場干擾能力強，可精準采集回路微弱剩余電流信號，滿足不同規格線纜、銅排配電回路的安裝與監測需求。

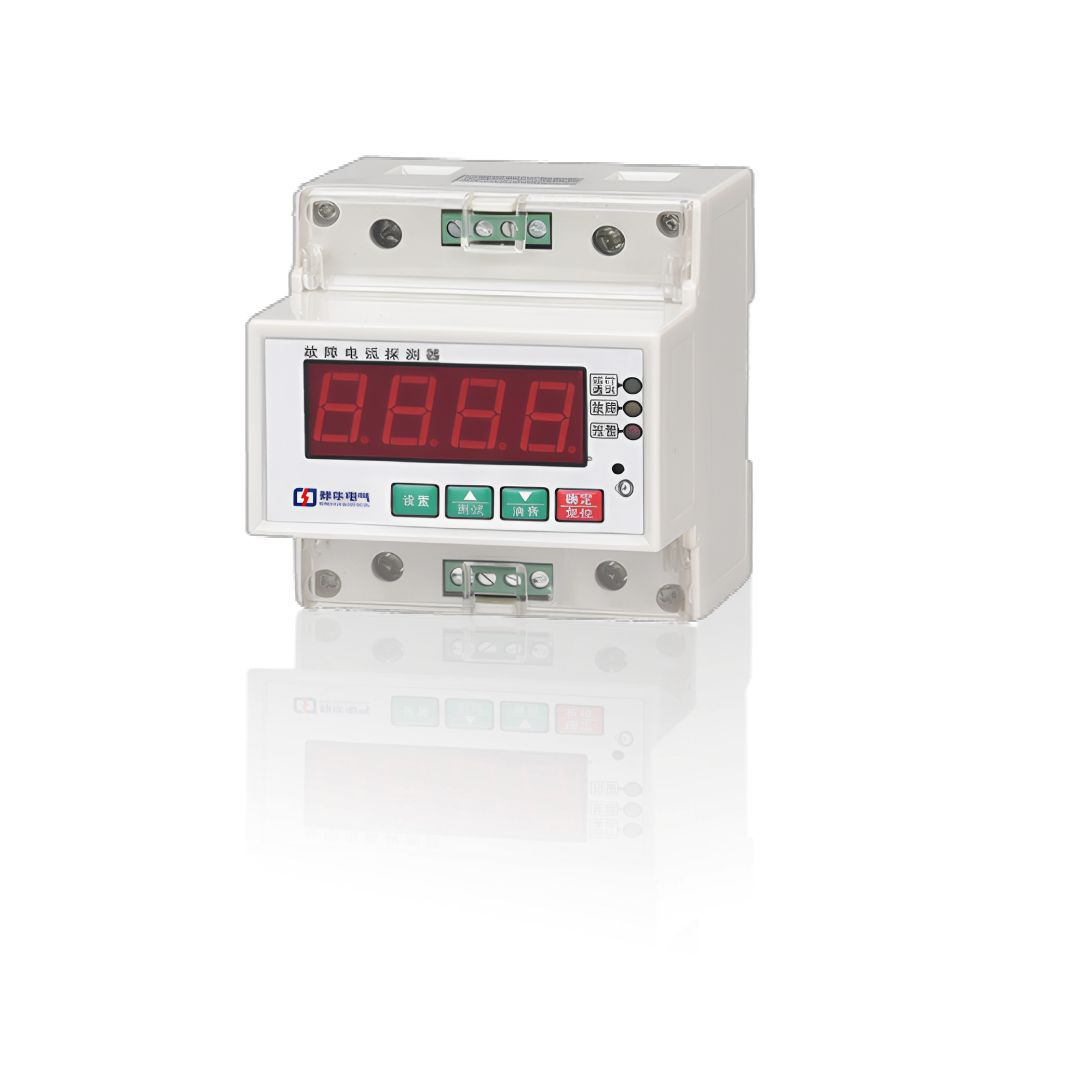

故障電弧檢測器

邦華電氣故障電弧檢測器是 PW-EFMS 電氣火災監控系統的重要補充預警單元，核心產品為PW-EFMS-AF 系列（PW-EFMS-AF16、PW-EFMS-AF32），嚴格遵循 GB14287.4-2014 國標設計，專門針對低壓配電線路中串聯、并聯、對地故障電弧隱患進行精準識別與預警，填補了傳統漏電、溫度監測無法覆蓋的線路松動、絕緣劣化、接觸不良等故障盲區。產品內置智能電弧特征識別算法，可有效區分正常操作電弧與故障電弧，杜絕誤報漏報，檢測到故障時可在 0.5s 內觸發本地聲光報警，同時通過 RS485 總線、二總線將報警信息上傳至電氣火災監控設備，也可獨立運行對接智慧消防云平臺，廣泛適配家庭、九小場所、商業建筑、倉儲庫房等末端配電回路的電氣火災極早期預警需求。

為什么選擇邦華電氣？

國標合規，驗收零風險：全系列產品 3C 認證齊全，嚴格執行 GB 14287 全系列國家標準，參數可溯源，完全滿足全國各地區消防驗收要求，您無需擔心項目驗收卡殼。

全維度監測，超低誤報：搭載高精度采集芯片與智能濾波算法，可同步監測剩余電流、溫度、故障電弧全維度隱患，有效屏蔽現場電磁干擾，誤報率較行業平均水平降低 80%，大幅減少您的運維成本。

組網靈活，施工高效：全系列設備支持二總線無極性通訊，供電與通訊一體化，無需復雜布線；標準 DIN35mm 導軌式安裝，搭配開口式互感器可免斷電施工，您的施工團隊可快速完成部署，大幅縮短工期。

型號齊全，全場景適配：從單回路小型主機到 8 回路大容量主機，從單一功能探測器到組合式監測終端，全電流等級互感器全覆蓋，無論是新建項目還是存量改造，無論是小型商鋪還是超大型綜合體，均可精準適配。

工業級品質，長效穩定：采用工業級元器件，寬溫域、抗干擾設計，平均無故障工作時間≥100000 小時，正常使用下系統使用壽命可達 10 年以上；標配 2 年質保，質保期內免費維修、免費技術支持，大幅降低您的后期運維成本。

智慧聯動，運維便捷：支持多機組網、云平臺接入，報警事件可追溯，可無縫對接噴淋、排煙等消防聯動系統；主機自帶大容量事件存儲，支持一鍵查詢導出，7×24 小時技術支持，讓您的運維管理更省心。

安裝與運維核心要點：

為保障您的項目設備穩定運行與順利通過消防驗收，安裝與運維需嚴格遵循以下核心要點：

1. 監控主機需安裝在消防控制室 / 值班室，環境溫度 0℃-40℃，避免強電磁干擾環境，接地嚴格遵循消防電氣規范；探測器需安裝在低壓配電柜 / 配電箱內，預留充足檢修空間。

2. 配套剩余電流互感器安裝時，相線與中性線需同時穿過互感器，PE 線嚴禁穿過，安裝完成后需固定牢固，避免震動影響監測精度。

3. 系統通訊線需與強電回路線纜分開敷設，嚴禁同管布線，通訊線優先選用阻燃 RVSP 雙絞線纜，最大通訊距離內無需增設中繼器。

4. 溫度探測器感溫元件需與被測電纜接頭、銅排等點位緊密貼合固定，報警閾值嚴格遵循國標設置，嚴禁隨意調高閾值規避報警。

5. 設備地址編碼需唯一，避免重碼導致通訊故障；系統調試、參數修改與維修，需由專業消防電氣技術人員操作，避免設備失效。

6. 設備日常運維僅需定期清潔傳感器與設備表面，無需頻繁校準；質保期內出現任何非人為故障，我們提供免費維修與配件更換服務。

適配應用場景：

商業建筑：商業綜合體、星級酒店、寫字樓、餐飲娛樂場所、九小場所、連鎖門店、商超

民用建筑：商品住宅、公寓、老舊小區改造、保障性住房、別墅

公共建筑：醫院、學校、養老院、政務大廳、交通樞紐、體育館、圖書館、博物館

工業建筑：生產廠房、倉庫、工業園區、高低壓配電室、新能源充電站、數據機房、儲能電站

特殊場所：加油站、易燃易爆危險品倉庫、檔案館、通信基站、金融機房

常見疑問解答：

問：PTW-EFD 電氣火災監控系統有沒有 3C 認證？符合什么國家標準？

答：PTW-EFD 電氣火災監控系統全系列產品均擁有完整的國家 3C 強制性認證，嚴格執行 GB 14287-2014《電氣火災監控系統》全系列國家標準，完全滿足國內各類建筑消防設計與驗收要求。

問：PTW-EFD 系列探測器可以同時監測哪些參數？適配哪款監控主機？

答：PTW-EFD 為組合式電氣火災監控探測器，支持 1 路剩余電流 + 1 路溫度同步監測；PTW-EFDF 專注故障電弧監測，PTW-EFDW 專注溫度監測。全系列探測器均可無縫對接西安邦華 PW-EFMS 全系列監控主機，二總線無極性通訊，適配性拉滿。

問：PW-EFMS 系列主機怎么選？不同型號的區別是什么？

答：您可根據項目監測點位數量選型：64 點以內小型項目選 PW-EFMS-DC1/DT1 單回路主機；800 點以內中小型項目選 PW-EFMS-DC4/DT4 4 回路主機；2000 點以內大型項目選 PW-EFMS-DC8/DT8/DCT8 8 回路主機；超大點位項目選 PW-EFMS-C128 大容量主機。

問：存量改造項目無法斷電施工，可以用 PTW-EFD 系統嗎？

答：完全可以。PTW-EFD 系統采用導軌式安裝，搭配 PW-CT-K?45/65/80/105 系列開口式剩余電流互感器，無需拆解母線、無需斷電即可完成安裝，無需大規模重新布線，完美適配存量改造項目，不影響您的正常運營。

問：PTW-EFD 系統的報警閾值可以調整嗎？調整范圍是多少？

答：可以調整，且完全符合國標要求。本系統剩余電流報警閾值可在 50mA-1000mA 范圍內連續可調，溫度報警閾值可在 45℃-140℃范圍內連續可調，故障電弧報警符合國標強制要求，可根據您的項目現場工況精準設置。

問：采購 PTW-EFD 系統提供哪些服務？售后質保是多久？

答：我們為您提供售前選型指導、售中技術支持、售后終身維保全流程服務，批量采購可提供上門調試服務。本系統全系列產品標配2 年質保，質保期內非人為故障可享受免費維修、免費配件更換與免費技術支持，7×24 小時快速響應，保障您的項目順利落地與長期穩定運行。

西安邦華電氣深耕消防電氣行業多年，擁有完整的研發、生產、檢測與服務體系，全系列電氣火災監控產品資質齊全、性能穩定，可為您提供從選型設計、產品供應到安裝調試、驗收運維的一站式解決方案。如果您對 PTW-EFD 電氣火災監控系統有采購需求、定制化要求，或是想了解更多項目適配方案，可直接聯系我們的技術服務團隊，我們將第一時間為您提供專屬報價與一對一技術支持。
