GH560D組合式電氣火災監控探測器 GH510Y電氣火災監控探測器
閱讀次數：217 發布時間：2026-04-21

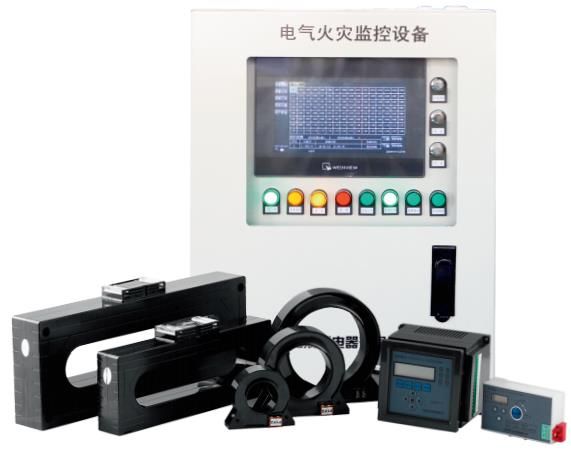

GH560D 電氣火災監控系統 —— 您的全域電氣安全管控中樞
GH560D 電氣火災監控系統核心概述:
西安邦華 GH560D 電氣火災監控系統是嚴格遵循 GB 14287-2014、GB 50116-2013 國標打造、全項通過國家 3C 強制性認證的電氣安全管控核心主機。專為您的各類建筑配電系統提供 24 小時不間斷的多回路數據采集、智能報警、聯動控制與集中管理，可無縫對接 GH5100-ZB 系列、GH510Y 系列全型號探測器，配套原廠互感器與功能模塊，布線便捷、組網靈活，完美適配全場景消防驗收與智慧用電需求，是您防范電氣火災隱患、合規過審的核心選型。
GH560D 電氣火災監控系統全系列型號：
電氣火災監控設備
本類為邦華電氣電氣火災監控系統的核心管理中樞，核心產品為GH5100-ZB 系列壁掛式 / 立柜式 / 琴臺式電氣火災監控設備，配套邦華電氣智慧用電與智慧消防云平臺，全系列嚴格符合 GB 14287.1-2014 國家標準，采用載波二總線 / CAN 總線 / 以太網 / 4G 多模通訊技術，可無縫對接前端GH560D、GH510Y、GH510Y-ZB 全系列、GH510Z、GH510L 全系列探測器與配套互感器，具備實時數據采集、分級聲光報警、聯動邏輯控制、故障精準定位、事件黑匣子存儲、遠程運維等核心功能，單臺設備最大可擴展至 32 回路、8192 個地址點位，主備電自動無縫切換，可存儲 10000 條以上歷史事件，自帶嵌入式熱敏打印機，適配從小型商鋪、民用住宅到大型商業綜合體、工業廠房、市政交通等全場景配電安全集中監控需求。
| 型號 | 名稱 | 核心特點 |

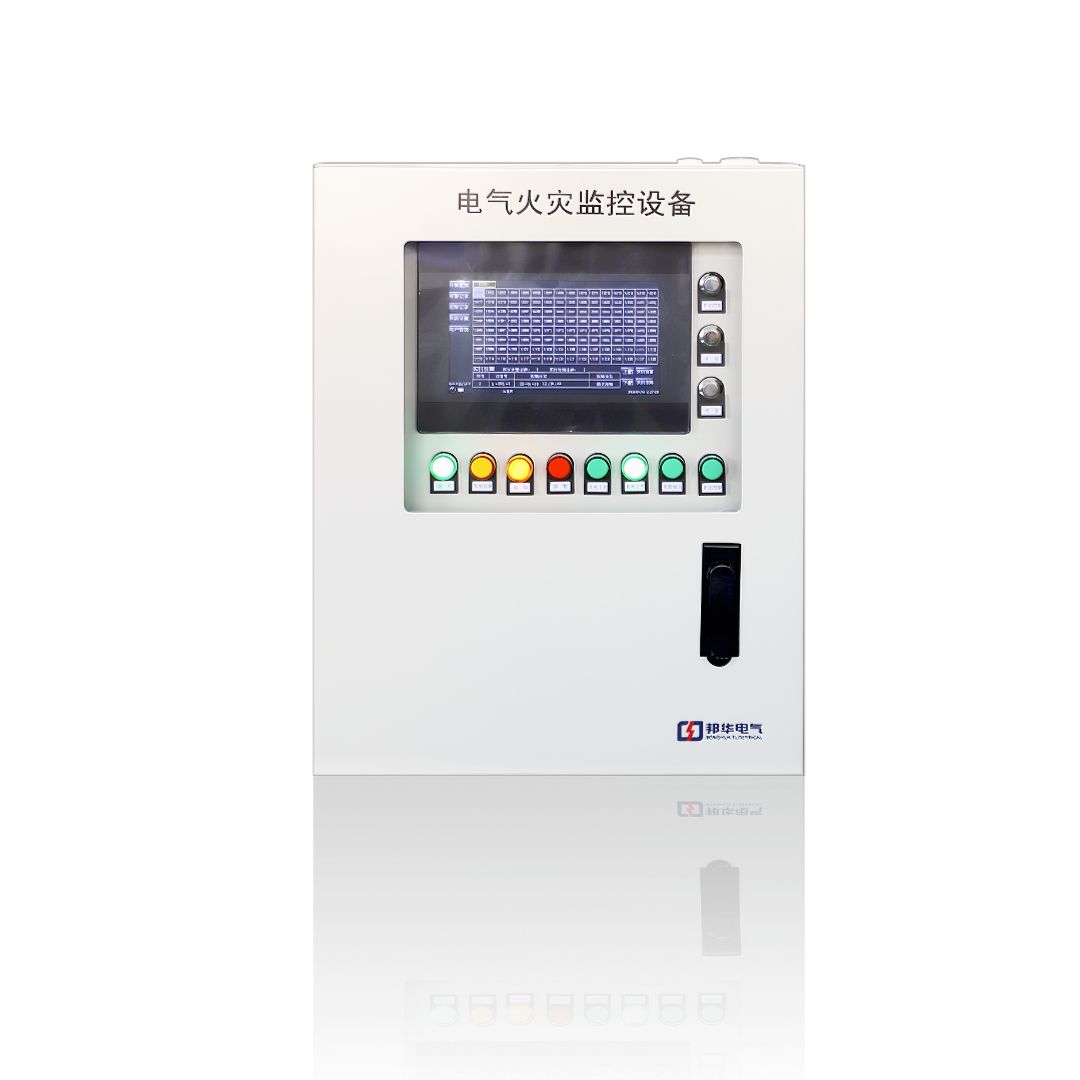

| GH5100-ZB-B | 壁掛式電氣火災監控設備 | 工程主流通用款，4 路二總線回路，單回路最大 256 點，最大支持 4096 點容量，7 寸彩色觸控屏，全中文操作界面，支持多協議接入，主備電自動切換，可通過 CAN 總線多機聯網，適配各類大中小型民用、商業、工業項目 |
| GH5100-ZB-M | 迷你壁掛式電氣火災監控設備 | 小型項目專用，單回路設計，最大可接 256 點探測器，支持拼音輸入法編程，USB 配置導入 / 導出，兩級密碼權限管理，體積小巧安裝便捷，適配商鋪、小型寫字樓值班室、小型配電房 |
| GH5100-ZB-L | 立柜式電氣火災監控設備 | 大容量項目專用，最大 32 路二總線回路，最大支持 8192 點容量，工業級觸控大屏，雙電源冗余備份，多系統聯動能力強，支持城市消防遠程監控平臺對接，適配大型商業綜合體、工業園區、超高層建筑集中管理 |
| GH5100-ZB-Q | 琴臺式電氣火災監控設備 | 高端消防控制室專用，工業級寬溫觸控大屏，冗余雙主機設計，支持多主機集群管理，具備圖形化顯示、電子地圖、權限分級管理功能，適配交通樞紐、數據中心、變電站等重點項目 |
電氣火災監控探測器
本類為邦華電氣電氣火災監控系統的前端感知核心，完整覆蓋GH560D、GH510Y、GH510Y-ZB 系列組合式電氣火災監控探測器、GH510Z、GH510L 系列剩余電流式電氣火災監控探測器、GH510T 系列測溫式電氣火災監控探測器，全系列符合 GB 14287.2/3/4-2014 國家標準，核心產品通過 CCC 強制性認證，采用載波二總線 / RS485 通訊，標準 35mm 導軌或嵌入式安裝，可實現剩余電流、線路溫度、電壓電流異常等全維度電氣火災風險的精準監測、預警與聯動分斷，額定電流覆蓋 16A~2000A，全面適配末端照明、動力配電、老舊線路改造等全場景回路監測需求。
| 型號 | 名稱 | 額定電流 | 核心特點 |

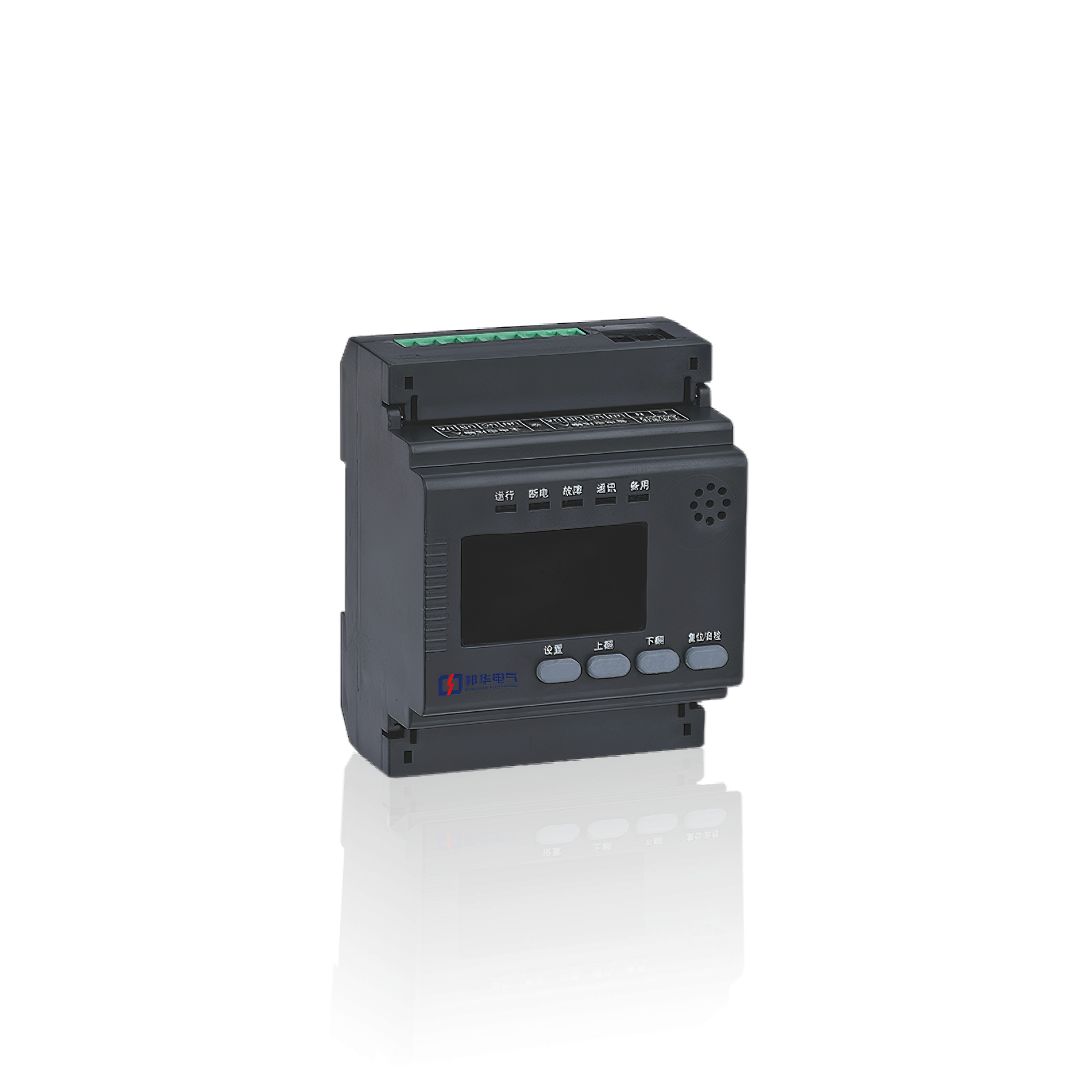

| GH560D | 組合式電氣火災監控探測器 | 16A~630A | 導軌式多功能主力款，采用高性能 32 位 MCU 處理器，集成 1 路剩余電流 + 4 路溫度同步監測，支持三相電壓 / 電流 / 功率全電參量計量，剩余電流量程 20~1000mA，溫度量程 - 40℃~150℃，報警閾值連續可調，全中文 LCD 液晶顯示，自帶按鍵操作，支持繼電器聯動脫扣輸出，載波二總線通訊，內置抗諧波干擾算法，低誤報高穩定性，適配各類配電箱、配電柜一體化監測 |
| GH510Y | 組合式電氣火災監控探測器 | 16A~2000A | 基礎通用款，集剩余電流檢測、溫度檢測、聲光報警、24V 消防聯動功能于一體，適配交流 50Hz、額定電壓 AC220V 配電網絡，漏電報警設定值 300~999mA 連續可調，溫度報警值 45.0~99.9℃連續可調，采用載波二總線通訊模式，兼容性強，可與同系列全型號探測器在同一工程中穩定混用，適配各類民用、商業常規項目 |
| GH510Y-ZB-UI | 多功能型組合式電氣火災監控探測器 | 16A~2000A | 邦華電氣高端主力通用款，集剩余電流檢測、溫度檢測、聲光報警、24V 消防聯動、三相電壓 / 電流 / 功率 / 電能全電參量測量于一體，全中文菜單操作，LCD 液晶顯示，剩余電流量程 20~1000mA，溫度量程 - 40℃~150℃，報警閾值連續可調，采用載波二總線通訊，內置抗諧波干擾算法，低誤報高穩定性，適配各類配電箱、配電柜一體化監測 |
| GH510Y-ZB-UI/D | 多功能增強型組合式電氣火災監控探測器 | 16A~2000A | GH510Y-ZB-UI 的升級款，新增 4 路開關量輸入、2 路繼電器輸出、過電流保護功能，可編程聯動邏輯，支持脫扣控制，事件記錄掉電不丟失，抗強電磁干擾設計，適配工業廠房、高要求配電場景 |
| GH510Y-ZB-4R4T | 4 回路組合式電氣火災監控探測器 | ≤400A | 多回路集成款，支持 4 路剩余電流 + 4 路溫度集中監測，通道可自由配置，LED 狀態清晰指示，二總線通訊，工程調試便捷，適配中小型商業建筑多回路配電箱 |
| GH510Y-ZB-8R8T | 8 回路組合式電氣火災監控探測器 | ≤630A | 增強型多回路款，最大支持 8 路剩余電流 + 8 路溫度集中監測，繼電器聯動輸出，循環事件記錄功能，適配配電柜、配電房多回路集中管理 |
| GH510Y-ZB-M | 一體式組合式電氣火災監控探測器 | ≤100A | 末端回路專用，互感器與采集單元一體化設計，體積小巧，1 路剩余電流 + 1 路溫度監測，導軌安裝便捷，適配民用住宅、商鋪末端配電箱批量部署 |
| 型號 | 名稱 | 額定電流 | 核心特點 |
| GH560D | 組合式電氣火災監控探測器 | 16A~630A | 導軌式多功能主力款，采用高性能 32 位 MCU 處理器，集成 1 路剩余電流 + 4 路溫度同步監測，支持三相電壓 / 電流 / 功率全電參量計量，剩余電流量程 20~1000mA，溫度量程 - 40℃~150℃，報警閾值連續可調，全中文 LCD 液晶顯示，自帶按鍵操作，支持繼電器聯動脫扣輸出，載波二總線通訊，內置抗諧波干擾算法，低誤報高穩定性，適配各類配電箱、配電柜一體化監測 |
| GH510Y | 組合式電氣火災監控探測器 | 16A~2000A | 基礎通用款，集剩余電流檢測、溫度檢測、聲光報警、24V 消防聯動功能于一體，適配交流 50Hz、額定電壓 AC220V 配電網絡，漏電報警設定值 300~999mA 連續可調，溫度報警值 45.0~99.9℃連續可調，采用載波二總線通訊模式，兼容性強，可與同系列全型號探測器在同一工程中穩定混用，適配各類民用、商業常規項目 |
| GH510Y-ZB-UI | 多功能型組合式電氣火災監控探測器 | 16A~2000A | 邦華電氣高端主力通用款，集剩余電流檢測、溫度檢測、聲光報警、24V 消防聯動、三相電壓 / 電流 / 功率 / 電能全電參量測量于一體，全中文菜單操作，LCD 液晶顯示，剩余電流量程 20~1000mA，溫度量程 - 40℃~150℃，報警閾值連續可調，采用載波二總線通訊，內置抗諧波干擾算法，低誤報高穩定性，適配各類配電箱、配電柜一體化監測 |
| GH510Y-ZB-UI/D | 多功能增強型組合式電氣火災監控探測器 | 16A~2000A | GH510Y-ZB-UI 的升級款，新增 4 路開關量輸入、2 路繼電器輸出、過電流保護功能，可編程聯動邏輯，支持脫扣控制，事件記錄掉電不丟失，抗強電磁干擾設計，適配工業廠房、高要求配電場景 |
| GH510Y-ZB-4R4T | 4 回路組合式電氣火災監控探測器 | ≤400A | 多回路集成款，支持 4 路剩余電流 + 4 路溫度集中監測，通道可自由配置，LED 狀態清晰指示，二總線通訊，工程調試便捷，適配中小型商業建筑多回路配電箱 |
| GH510Y-ZB-8R8T | 8 回路組合式電氣火災監控探測器 | ≤630A | 增強型多回路款，最大支持 8 路剩余電流 + 8 路溫度集中監測，繼電器聯動輸出，循環事件記錄功能，適配配電柜、配電房多回路集中管理 |
| GH510Y-ZB-M | 一體式組合式電氣火災監控探測器 | ≤100A | 末端回路專用，互感器與采集單元一體化設計，體積小巧，1 路剩余電流 + 1 路溫度監測，導軌安裝便捷，適配民用住宅、商鋪末端配電箱批量部署 |
剩余電流互感器

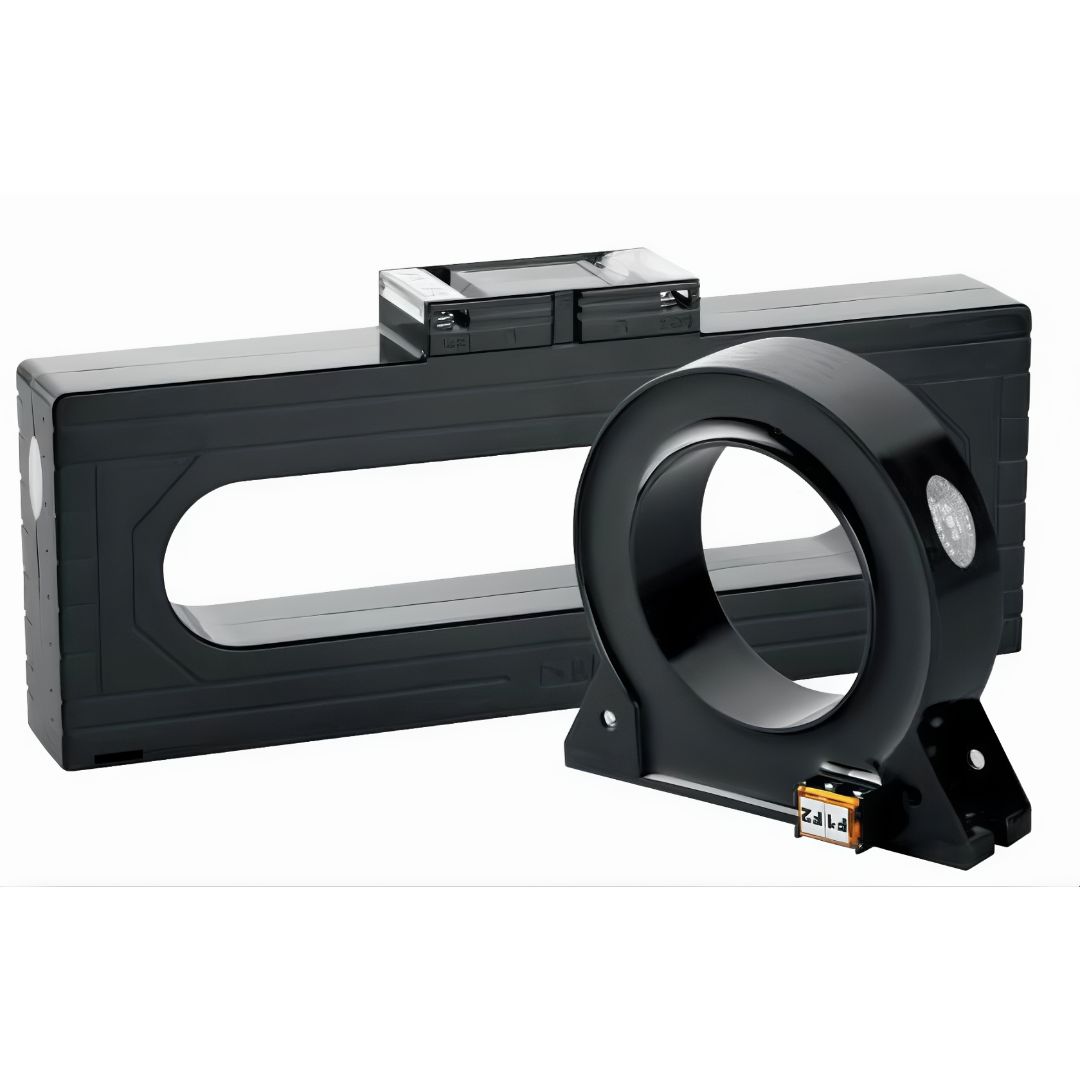

本系列為邦華電氣全系列電氣火災監控探測器配套的核心傳感部件，核心為GHNBC2 系列閉口式剩余電流零序互感器、GH8701 系列開合式剩余電流互感器，涵蓋 φ20mm~φ200mm 全規格孔徑，與GH560D、GH510Y、GH510Y-ZB 系列、b系列全型號探測器完美適配，采用高導磁納米晶 / 硅鋼鐵芯制作，線性度好、靈敏度高、全量程誤差小、抗電磁場干擾能力強，額定剩余電流測量范圍 0~1000mA，適配回路額定電流 50A~2000A，開合式結構支持免斷電安裝，充分滿足新建項目標準化安裝與老舊項目改造的靈活施工需求。
| 型號 | 適配回路額定電流 | 內徑尺寸 | 結構類型 | 適配對應探測器型號 |
| GHNBC2-20 | ≤50A | φ20mm | 閉口式 | GH510Y-ZB-M、GH510L-100、GH510Z |
| GHNBC2-30 | ≤100A | φ30mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-100、GH510Z |
| GHNBC2-45 | ≤160A | φ45mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-100、GH510Z |
| GHNBC2-70 | ≤250A | φ70mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-250、GH510Z |
| GHNBC2-80 | ≤315A | φ80mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-400、GH510Z |
| GHNBC2-100 | ≤400A | φ100mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-400、GH510Z |
| GHNBC2-150 | ≤630A | φ150mm | 閉口式 | GH560D、GH510Y、GH510Y-ZB-UI、GH510L-630、GH510Z |
| GHNBC2-200 | ≤1000A | φ200mm | 閉口式 | GH510Y、GH510Y-ZB-UI、GH510L-1000、GH510Z |
| GH8701-100 | ≤100A | φ45mm | 開合式 | GH510L-100、GH510Z、改造項目專用 |
| GH8701-250 | ≤250A | φ70mm | 開合式 | GH510L-250、GH510Z、改造項目專用 |
| GH8701-400 | ≤400A | φ100mm | 開合式 | GH510L-400、GH510Z、改造項目專用 |
| GH8701-630 | ≤630A | φ150mm | 開合式 | GH510L-630、GH510Z、改造項目專用 |
| GH8701-1000 | ≤1000A | φ200mm | 開合式 | GH510L-1000、GH510Z、改造項目專用 |
配套設備
本系列為邦華電氣電氣火災監控系統穩定運行的配套支撐產品，涵蓋GH-GL 系列總線短路隔離器、GH-COM 系列通訊轉換模塊、GH-PWR 系列系統電源模塊、GH-ZJ 系列總線中繼器、GH-SPK 火災聲光報警器、GH-BM 電子編碼器全品類核心輔件，可與 GH5100-ZB 系列監控主機、GH560D、GH510Y、GH510Z 全系列探測器、互感器無縫適配，實現總線故障隔離、通訊協議轉換、系統穩定供電、信號中繼放大、現場聲光告警、工程調試編碼等功能，全方位保障系統在各類復雜配電環境下的穩定可靠運行，同時可無縫對接邦華電氣智慧消防安全服務云平臺，實現 7×24 小時遠程運維與隱患閉環管理。
| 型號 | 名稱 | 核心用途 |
| GH-GL-1 | 總線短路隔離器 | 隔離二總線故障回路，防止局部短路故障擴散影響全系統運行，保障系統整體穩定，適配大型項目多回路部署 |
| GH-COM-RS485 | RS485 通訊轉換模塊 | 實現載波二總線與 RS485 協議轉換，支持 GH510Z 等探測器與第三方消防主機、電力監控系統對接 |
| GH-COM-TCP | TCP/IP 通訊轉換模塊 | 實現載波二總線與以太網協議轉換，支持遠程聯網與智慧消防云平臺對接 |
| GH-PWR-10A | 10A 系統電源模塊 | 為監控主機、前端探測器提供穩定 DC24V 供電，具備過流、過壓、短路保護功能 |
| GH-PWR-20A | 20A 系統電源模塊 | 大容量冗余電源，適配大型系統多探測器集中供電場景 |
| GH-ZJ-1 | 總線中繼器 | 延長二總線通訊距離，增強總線信號強度，適配超大型項目、遠距離點位布設 |
| GH-SPK | 火災聲光報警器 | 與 GH5100-ZB 系列監控主機聯動，現場發出高分貝聲光報警信號，提醒現場人員及時處置電氣火災隱患 |
| GH-BM | 電子編碼器 | 為全系列探測器進行電子編碼、地址讀寫、參數設置，工程現場調試專用 |
GH560D 電氣火災監控系統核心優勢：
【合規保障】全項符合 GB 14287、GB 50116 國標要求，取得國家 3C 強制性認證，參數可溯源，完全滿足您的項目消防驗收要求
【大容量管控】單機最大支持 2016 點位接入，可擴展至 40 萬點位，CAN 總線支持 200 臺主機聯網，適配超大型項目分級管控
【精準預警聯動】聲光報警音量≥70dB，標配多組繼電器輸出，可聯動噴淋、排煙等消防設備，快速處置電氣火災隱患
【組網靈活便捷】標配無極性二總線通訊，可選 RS485/TCP 以太網模塊，布線簡單，大幅降低您的施工與改造成本
【穩定耐用】工業級元器件設計，內置大容量存儲，可記錄≥10000 條報警 / 故障事件，斷電不丟失，2 年質保免費維修
【一站式配齊】可配套 GH5100-ZB、GH510Y 全系列探測器，原廠互感器與功能模塊，一站式解決您的系統選型采購需求
GH560D 電氣火災監控系統應用場景：
GH560D 電氣火災監控系統可廣泛適配各類建筑的低壓配電系統電氣火災防護，您可直接用于以下全類型項目：
民用建筑：商品住宅、公寓、老舊小區改造、保障性住房
商業建筑：商業綜合體、星級酒店、寫字樓、餐飲門店、九小場所
公共建筑：醫院、學校、養老院、政務大廳、軌道交通樞紐、體育館
工業建筑：生產廠房、倉儲庫房、高低壓配電室、新能源充電站、數據中心、光伏電站
特殊場所：加油站、加氣站、?；穫}庫、人防工程
常見疑問解答：
問：GH560D 電氣火災監控系統最大可以接入多少個探測器點位？
答：GH560D 主機單回路最大支持 252 個點位，單機標配 8 回路，最大可接入 2016 個點位，支持多機組網擴展至 40 萬點位，完全滿足從小型商鋪到超大型綜合體、工業園區的全規模項目需求。
問：GH560D 主機可以適配哪些型號的電氣火災監控探測器？
答：GH560D 可完美匹配西安邦華原廠 GH5100-ZB 全系列、GH510Y 全系列電氣火災監控探測器，覆蓋剩余電流式、測溫式、組合式全品類，二總線無極性通訊，即插即用，無需復雜調試。
問：GH560D 電氣火災監控系統有沒有 3C 認證，能不能通過消防驗收？
答：GH560D 全項通過國家 3C 強制性認證，嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準生產，全系列配套設備資質齊全，參數可溯源，完全滿足國內各類建筑消防驗收要求，助力您項目一次性過審。
問：存量改造項目無法斷電，能不能用 GH560D 電氣火災監控系統？
答：完全可以。GH560D 系統支持不停電施工改造，配套 GHNBC2、GH8701 系列開口式剩余電流互感器，無需拆解母線、無需斷電即可完成安裝，前端探測器采用導軌式安裝，不影響您的現場正常用電與運營。
問：采購 GH560D 電氣火災監控系統，質保期是多久，提供哪些技術服務？
答：我們?yōu)?GH560D 全系統設備提供2 年質保服務，質保期內免費維修、免費更換非人為損壞的配件；同時為您提供售前選型指導、售中技術支持、售后 7×24 小時響應，批量采購可提供工程師上門調試、安裝指導服務。
問：GH560D 電氣火災監控系統支持遠程監控和智慧消防平臺對接嗎？
答：支持。GH560D 標配 RS485 通訊接口，支持 Modbus-RTU 標準協議，可選配 GH-COM-TCP 以太網模塊、NB-IoT 模塊，可無縫對接您的智慧消防云平臺、樓宇自控系統，實現遠程監控、數據上傳、遠程告警與管理。
問：GH560D 系統的報警閾值可以自定義調整嗎？
答：可以調整。GH560D 主機可對前端探測器的剩余電流、溫度報警閾值進行全量程自定義設置，剩余電流報警閾值 50mA-1000mA 連續可調，溫度報警閾值 45℃-140℃連續可調，嚴格遵循國標要求，兼顧預警靈敏度與抗干擾性。
西安邦華電氣工程有限公司，深耕消防電氣設備研發生產多年，擁有標準化生產基地、完善的檢測體系與專業的技術服務團隊，全系列電氣火災監控產品均通過國家 3C 認證與國標檢測，可根據您的項目需求提供定制化成套解決方案。無論您是新建項目批量采購、還是存量改造升級，我們都能為您提供合規、穩定、高性價比的電氣安全防護產品，2 年質保全程護航，一站式助力您的項目順利通過消防驗收，守護配電系統長期安全運行。
