THFL2 電氣火災監控系統 —— 以合規護航驗收
THFL2 電氣火災監控系統核心概述：
邦華電氣 THFL2 電氣火災監控系統，是專為低壓配電系統電氣火災隱患防控打造的全鏈路智能管控方案，核心以 THFL2 監控主機為中樞，搭配多類型前端探測器、互感器及配套輔材，可 24 小時不間斷精準采集配電回路的剩余電流、溫度、故障電弧、電壓電流等關鍵參數，完成本地數據處理、智能聲光預警、報警數據上傳與消防聯動，布線便捷、安裝靈活，可自由擴展監測回路，是實現電氣火災早期隱患識別、保障您的項目順利通過消防驗收的核心合規設備。
THFL2 電氣火災監控系統全型號規格：
電氣火災監控設備
本類為邦華電氣電氣火災監控系統的核心控制中樞，核心產品為TH-EF 系列電氣火災監控設備，涵蓋 TH-EF-M 迷你壁掛式、TH-EF-B 標準壁掛式、TH-EF-L 立柜式、TH-EF-Q 琴臺式全規格型號，全系列嚴格符合 GB 14287.1-2014 國家標準，采用無極性二總線通訊技術，可與前端THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余電流式電氣火災監控探測器完美適配，集成實時數據采集、分級聲光報警、事件存儲、遠程聯網、聯動控制、智慧消防平臺對接等核心功能，單臺設備最大可擴展至 32 回路、8192 個地址點位，主備電無縫切換設計保障斷電后系統穩定運行，可完美適配從小型商鋪、民用住宅到大型商業綜合體、工業廠房等不同規模的配電安全監控場景。
| 型號 | 名稱 | 核心特點 |
| TH-EF-M | 迷你壁掛式電氣火災監控設備 | 小型項目專用，1 路二總線回路，最大 256 點容量，體積小巧，主備電自動切換，安裝便捷 |
| TH-EF-B | 標準壁掛式電氣火災監控設備 | 工程主流通用款，4 路二總線回路，最大 1024 點容量，7 寸觸控彩屏，自帶熱敏打印機，適配絕大多數中小型項目 |

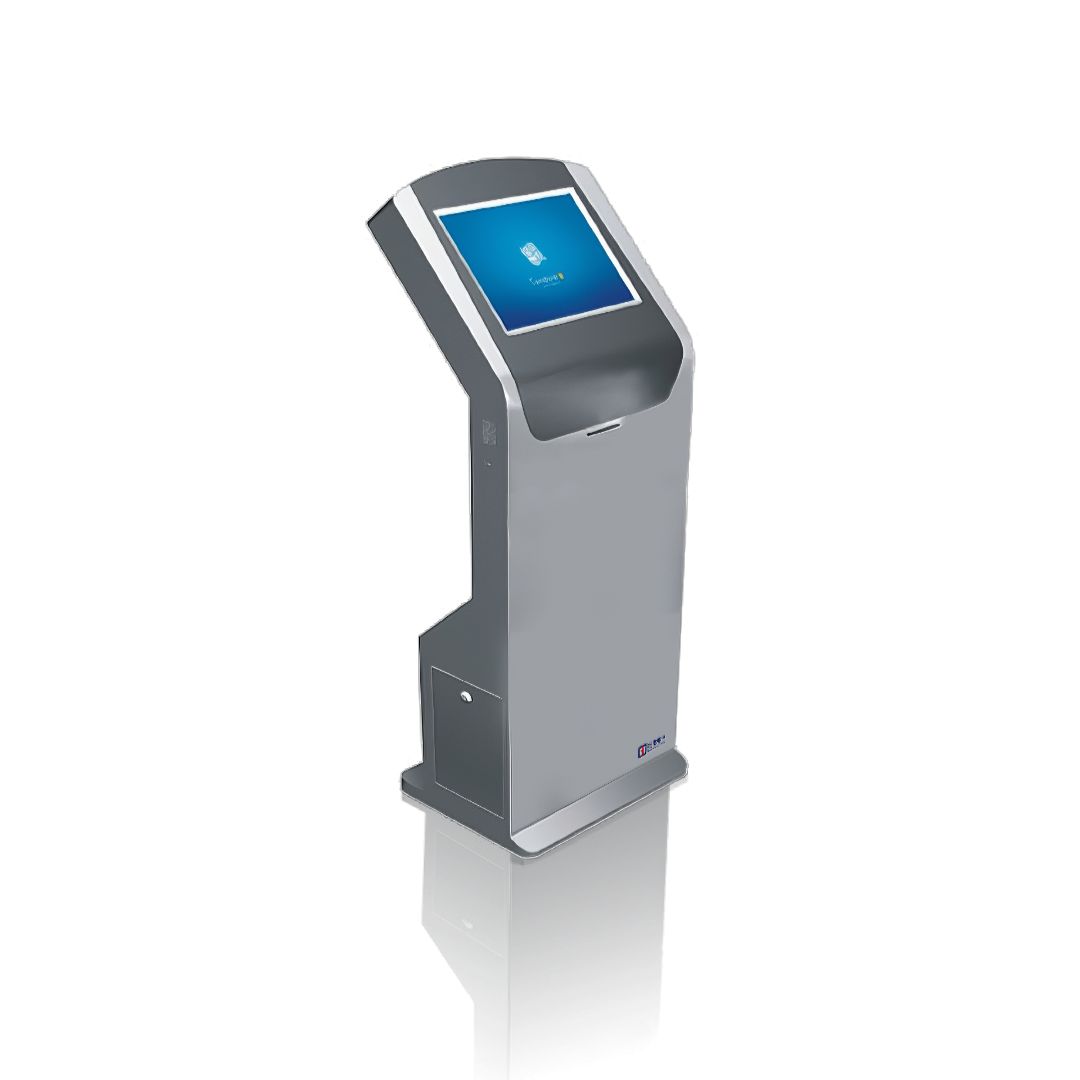

| TH-EF-L | 立柜式電氣火災監控設備 | 大容量項目專用，最大 32 路二總線回路，最大 8192 點容量，雙電源冗余備份，適配大型建筑集中管理 |
| TH-EF-Q | 琴臺式電氣火災監控設備 | 高端消防控制室專用，工業級觸控大屏，支持多主機聯網與智慧消防云平臺對接，多系統聯動能力強 |
電氣火災監控探測器
本類為邦華電氣電氣火災監控系統的前端感知核心，以THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余電流式電氣火災監控探測器為核心主力，搭配 TH-DH 系列組合式、TH-T 系列測溫式、TH-AF 系列故障電弧電氣火災監控探測器形成完整產品矩陣，全系列均符合 GB 14287.2-2014、GB 14287.3-2014 國家標準，采用與 TH-EF 系列主機適配的無極性二總線通訊，標準 35mm 導軌安裝，報警閾值連續可調，可精準監測配電回路剩余電流變化，全面覆蓋 100A 至 630A 全電流等級的末端照明、動力配電、配電房進線等全場景，實現漏電隱患的精準監測與提前預警。
| 型號 | 名稱 | 額定電流 | 核心特點 |

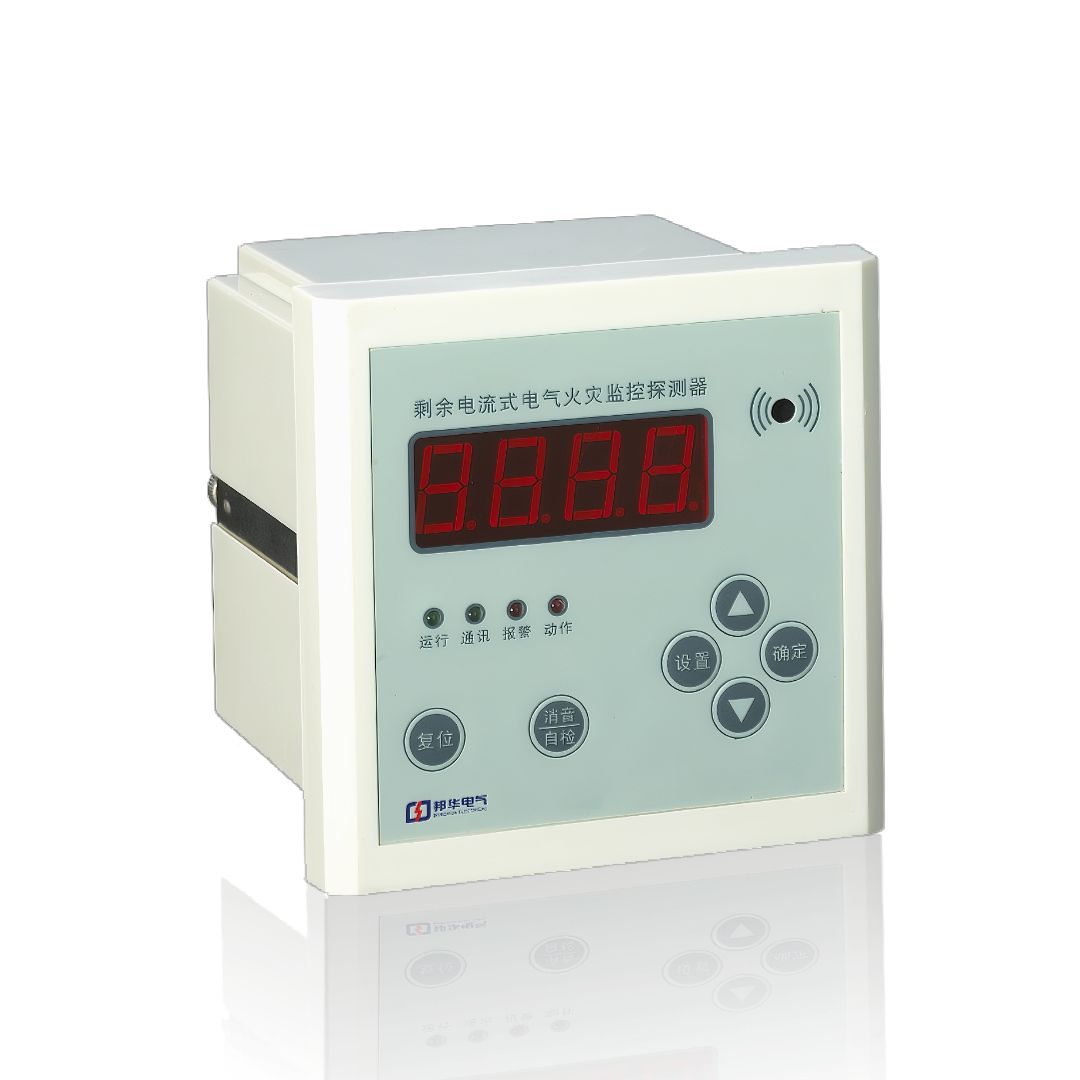

| THFL2 | 剩余電流式電氣火災監控探測器 | 通用適配型（100A-630A） | 品牌核心通用款，采用高性能 MCU 微處理器，剩余電流測量范圍 0~1000mA，報警閾值 20mA~1000mA 連續可調，測量精度 ±5%，LCD 液晶實時顯示監測數值，無極性二總線通訊，無需現場取電，標準 35mm 導軌安裝，具備繼電器聯動脫扣輸出，抗電磁干擾能力強、低誤報率，可靈活適配不同規格互感器，覆蓋 100A-630A 全電流等級配電回路 |
| THFL1-F-100A | 剩余電流式電氣火災監控探測器 | 100A | 一體式內置互感器設計，適配≤100A 末端照明、插座配電回路，剩余電流測量范圍 0~1000mA，報警閾值可調，LED 狀態指示，二總線通訊，導軌安裝，體積小巧，安裝便捷，是新建項目末端回路首選 |
| THFL1-F-160A | 剩余電流式電氣火災監控探測器 | 160A | 一體式內置互感器設計，適配≤160A 小型動力配電回路，高導磁合金鐵芯互感器，抗干擾能力強，剩余電流監測精度高，二總線通訊，導軌安裝，適配商鋪、寫字樓小型動力配電箱場景 |
| THFL1-F-250A | 剩余電流式電氣火災監控探測器 | 250A | 一體式內置互感器設計，適配≤250A 動力配電回路，具備過流、過壓保護功能，剩余電流報警閾值連續可調，LCD 顯示監測數據，支持本地參數設置，適配廠房、商業建筑動力配電箱場景 |
| THFL1-F-400A | 剩余電流式電氣火災監控探測器 | 400A | 分體式結構設計，適配≤400A 車間動力柜、配電房出線回路，支持外接大孔徑互感器，抗大電流沖擊能力強，測量線性度好，二總線通訊，支持遠程調試，適配工業廠房、大型商業配電場景 |
| THFL1-F-630A | 剩余電流式電氣火災監控探測器 | 630A | 分體式結構設計，適配≤630A 配電房進線主回路，支持外接矩形銅排型互感器，寬量程監測，具備故障自檢、事件記錄功能，可聯動脫扣裝置，是大型建筑、工業園區配電房核心監測型號 |
剩余電流互感器
本系列為邦華電氣全系列探測器配套的核心傳感部件，與THFL2、THFL1-F-100A、THFL1-F-160A、THFL1-F-250A、THFL1-F-400A、THFL1-F-630A全系列剩余電流式電氣火災監控探測器完美適配，涵蓋TH-CT-32、TH-CT-100、TH-CT-160、TH-CT-250、TH-CT-400、TH-CT-630全規格型號，分為圓形線纜型與矩形銅排型兩大品類，提供閉口式、開合式兩種結構可選，采用高導磁納米晶合金鐵芯制作，探測精度高、線性度好、抗大電流沖擊與電磁干擾能力強，開合式結構支持免斷電安裝，可完美適配從 32A 到 630A 的所有主流配電回路，充分滿足新建項目標準化安裝與老舊項目改造靈活加裝的不同需求。
| 型號 | 適配探測器型號 | 主回路額定電流 | 內徑尺寸 | 穿線類型 |

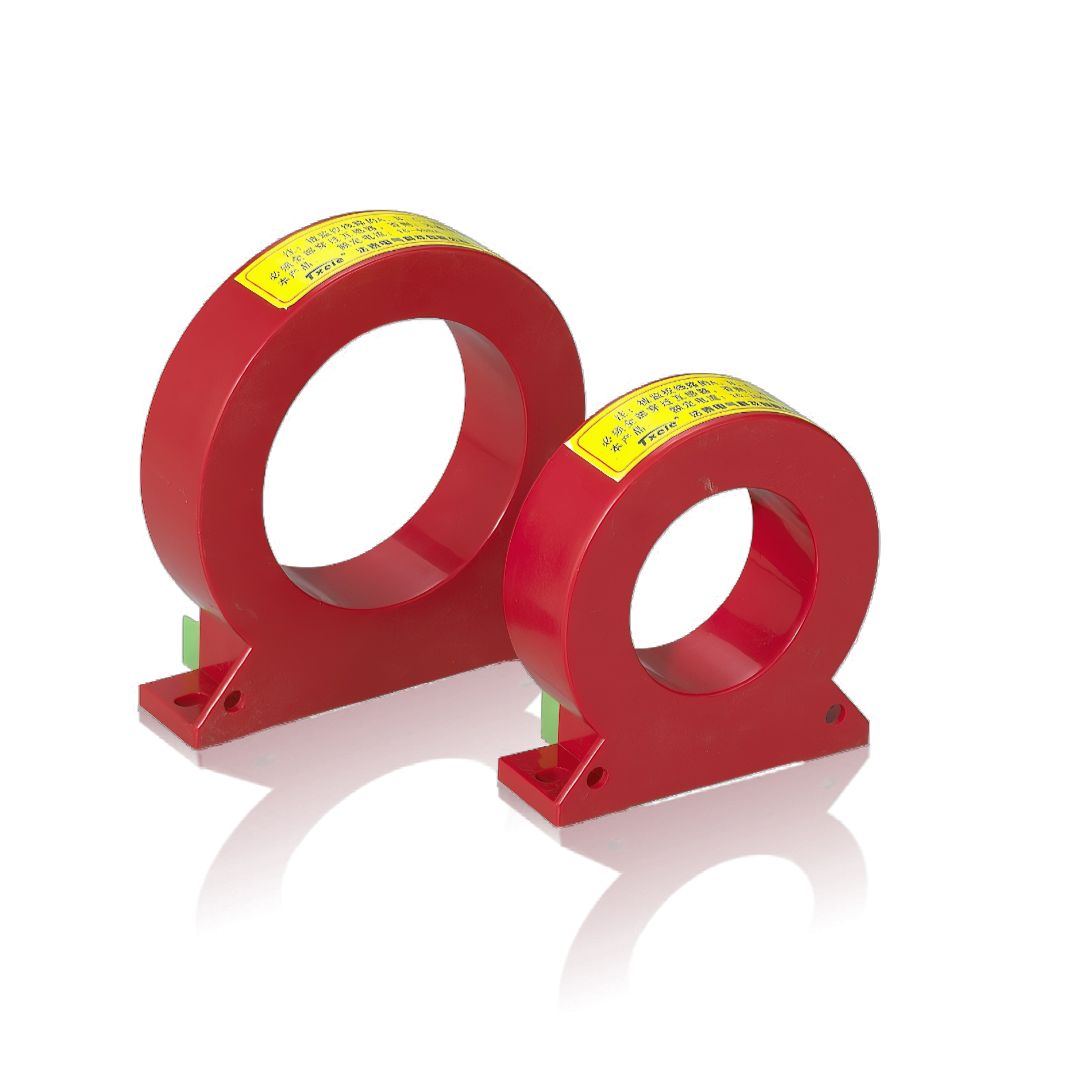

| TH-CT-100 | THFL1-F-100A | ≤100A | φ45mm | 線纜 |
| TH-CT-160 | THFL1-F-160A | ≤160A | φ55mm | 線纜 |
| TH-CT-250 | THFL1-F-250A | ≤250A | φ65mm | 線纜 |
| TH-CT-400 | THFL1-F-400A | ≤400A | φ80mm | 線纜 |
| TH-CT-630 | THFL1-F-630A、THFL2 | ≤630A | 105×50mm | 銅排 / 線纜 |
配套設備
本系列為邦華電氣 TH 系列電氣火災監控系統的配套支撐產品，涵蓋TH-TS100 貼片式溫度傳感器、TH-TS200 磁吸式溫度傳感器、TH-GL-1 總線短路隔離器、TH-COM-RS485/TCP 通訊轉換模塊、TH-PWR-10A/20A 系統電源模塊、TH-ZJ-1 總線中繼器、TH-SPK 火災聲光報警器等核心產品，可與THFL2、THFL1-F 全系列探測器、TH-EF 系列監控主機配套使用，實現溫度信號精準采集、故障回路隔離、通訊協議轉換、穩定冗余供電、遠距離信號中繼、現場聲光報警等功能，全方位保障系統在各類復雜配電環境下穩定、可靠運行，同時可無縫對接邦華電氣智慧消防大數據平臺，實現遠程監控與智能化管理。
| 型號 | 名稱 | 主要用途 |

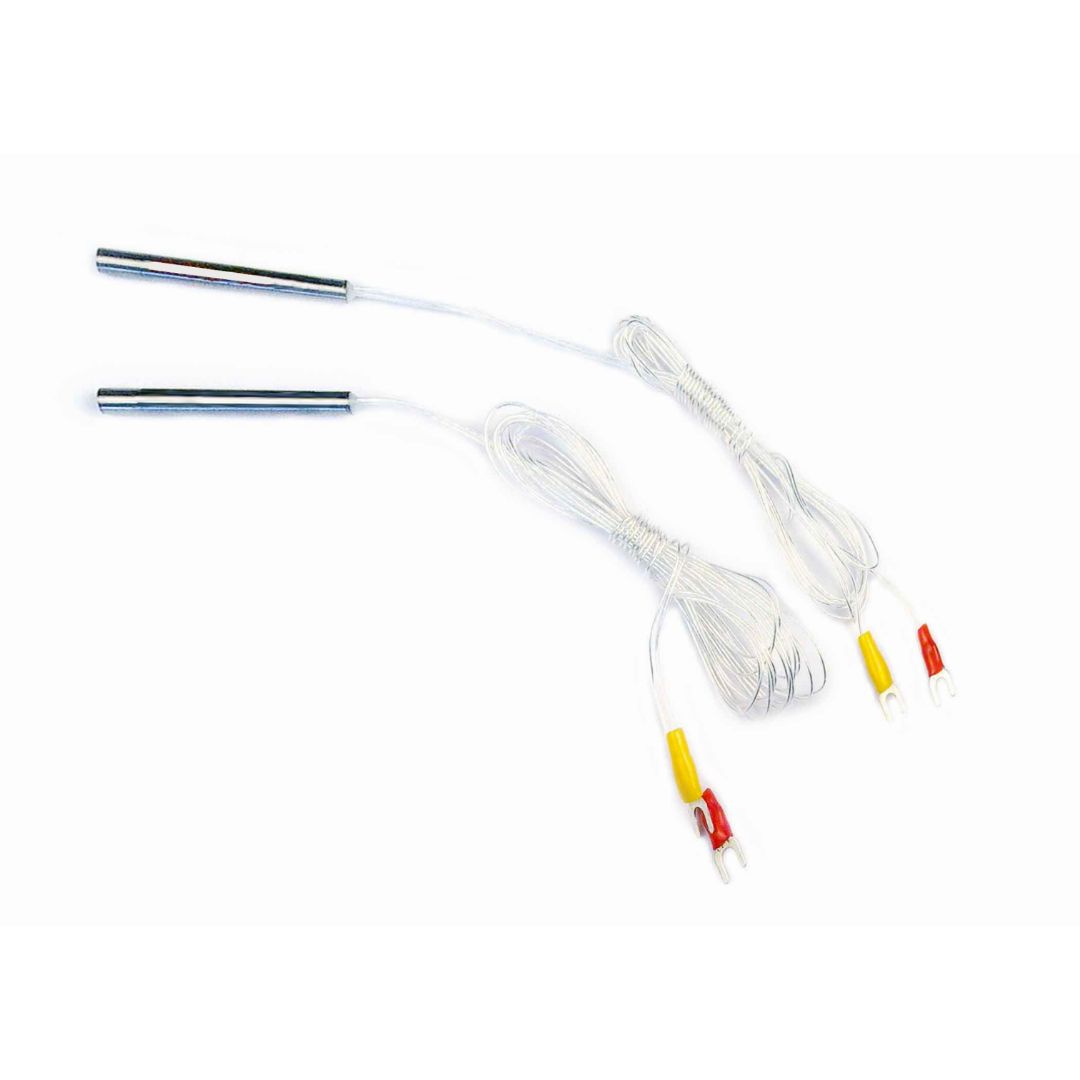

| TH-TS100 | 貼片式溫度傳感器 | 貼裝于線纜接頭、端子排、母線排，采集溫度數據，與測溫式 / 組合式探測器配套使用 |
| TH-TS200 | 磁吸式溫度傳感器 | 吸附于變壓器、電機、開關柜外殼，免打孔免斷電安裝，采集設備表面溫度 |
| TH-GL-1 | 總線短路隔離器 | 隔離二總線故障回路，防止故障擴散，保障系統整體穩定運行 |
| TH-COM-RS485 | RS485 通訊轉換模塊 | 實現二總線與 RS485 協議轉換，支持第三方設備、消防主機對接 |
| TH-COM-TCP | TCP/IP 通訊轉換模塊 | 實現二總線與 TCP/IP 協議轉換，支持遠程聯網與智慧消防平臺對接 |
| TH-PWR-10A | 10A 系統電源模塊 | 為監控設備、探測器提供穩定 DC24V 電源，具備過流、過壓、短路保護功能 |
| TH-PWR-20A | 20A 系統電源模塊 | 大容量冗余電源，適配大型系統多設備集中供電 |
| TH-ZJ-1 | 總線中繼器 | 延長二總線通訊距離，增強總線信號強度，適配超大型項目、遠距離點位布設 |
| TH-SPK | 火災聲光報警器 | 與監控主機聯動，現場發出高分貝聲光報警信號，提醒現場人員 |
邦華電氣的合規性與品質保障：
-國標合規：全系列產品嚴格遵循 GB 14287-2014《電氣火災監控系統》國家標準，完全滿足 GB 50116-2013《火災自動報警系統設計規范》要求，參數可溯源，適配全國各類建筑消防驗收標準。
-權威認證：全系列產品均通過國家 3C 強制性認證，可提供完整的認證證書、檢測報告，您可隨時核驗，徹底解決您的驗收顧慮。
-品質保障：產品采用工業級元器件，經嚴苛高低溫、抗干擾、老化測試，平均無故障工作時間≥100000 小時，提供2 年免費質保、終身技術支持服務，讓您采購無憂、運維省心。
選型與安裝實用指南：
選型指引
項目核心管控中樞，需實現全回路集中監控與聯動，您可選用THFL2 電氣火災監控主機，根據點位數量選配對應電源、通訊模塊
末端配電回路，需同時監測漏電與溫度，您可選用TH-EF-M 組合式探測器或THFL1-F 系列組合式探測器，根據回路電流匹配對應型號
僅需監測回路剩余電流，您可選用TH-EF-B 剩余電流式探測器，根據監測回路數量選擇 1/4/8 路規格
僅需監測配電柜、銅排、電纜接頭溫度，您可選用TH-EF-L 測溫式探測器，搭配 TH-TS100/TH-TS200 溫度傳感器
商鋪、公寓等需預防故障電弧火災的場景，您可選用TH-EF-Q 故障電弧探測器
配套互感器根據回路額定電流，匹配TH-CT-100 至 TH-CT-630對應型號
安裝注意事項
主機應安裝在消防控制室 / 值班室，探測器安裝在低壓配電柜 / 配電箱內，預留充足檢修空間
配套剩余電流互感器安裝時，相線與中性線需同時穿過，PE 線嚴禁穿過互感器
溫度探測器感溫元件需與被測點位緊密貼合、固定牢固，確保測溫精準
系統布線需采用阻燃耐火線纜，通訊線與強電回路分開敷設，嚴禁同管布線
總線短路隔離器應按回路分段安裝，確保單段故障不影響整個系統運行
常見疑問解答：
問：THFL2 電氣火災監控系統包含哪些核心型號？
答：邦華電氣 THFL2 電氣火災監控系統，核心型號包括 THFL2 監控主機、TH-EF-M/TH-EF-B/TH-EF-L/TH-EF-Q 系列探測器、THFL1-F-100A 至 630A 全規格組合式探測器，配套 TH-CT 系列互感器、TH-TS 系列溫度傳感器及通訊、電源、隔離器等全系列輔材，一站式配齊，適配各類項目需求。
問：THFL1-F 系列探測器可以適配 THFL2 監控主機嗎？存量改造項目免斷電安裝能實現嗎？
答：完全可以。THFL1-F 全系列探測器均可無縫對接 THFL2 監控主機，該系列采用開口式剩余電流互感器設計，無需拆解母線、無需斷電即可完成安裝，同時系統采用二總線供電通訊一體化設計，無需大規模重新布線，完美適配您的存量改造項目，不影響現場正常用電。
問：你們的 THFL2 系統及配套探測器有 3C 認證嗎？能過消防驗收嗎？
答：全系列產品均通過國家 3C 強制性認證，嚴格遵循 GB 14287-2014 國家標準，參數可溯源，已服務全國上千個項目，完全滿足全國各地消防驗收要求，可提供完整的認證證書、檢測報告，您可放心采購。
問：THFL2 系統的報警閾值可以調整嗎？符合國標要求嗎？
答：可以調整，且完全符合國標要求。系統配套探測器剩余電流報警閾值可在 50mA-1000mA 范圍內連續可調，溫度報警閾值可在 45℃-140℃范圍內連續可調，可根據您的項目回路工況精準設置，兼顧預警靈敏度與抗干擾性。
問：THFL2 系統的質保期是多久？有技術支持嗎？
答：產品提供2 年免費質保，質保期內免費維修、更換非人為損壞的配件。同時提供全流程技術支持，售前免費選型指導，售中免費安裝調試指導，批量采購可安排工程師上門服務，售后終身提供技術支持，解決您的所有后顧之憂。
問：THFL2 主機支持遠程監控和智慧消防平臺對接嗎？
答：完全支持。THFL2 主機標配二總線 / CAN 總線通訊，可通過選配 TH-COM-RS485 或 TH-COM-TCP 通訊模塊，實現 Modbus-RTU/TCP-IP 協議對接，無縫接入智慧消防云平臺，支持遠程監控、數據上傳、遠程運維，適配您的智慧化項目需求。
邦華電氣專注電氣火災監控設備研發生產十余年，擁有標準化生產基地與完善的檢測體系，可為您提供售前選型指導、售中安裝調試、售后終身維保全流程服務。如果您對 THFL2 電氣火災監控系統有采購、選型需求，可隨時聯系我們，我們將為您提供一對一的定制化解決方案與報價，2 年質保全程護航，助力您的項目順利通過消防驗收。
