產品原理

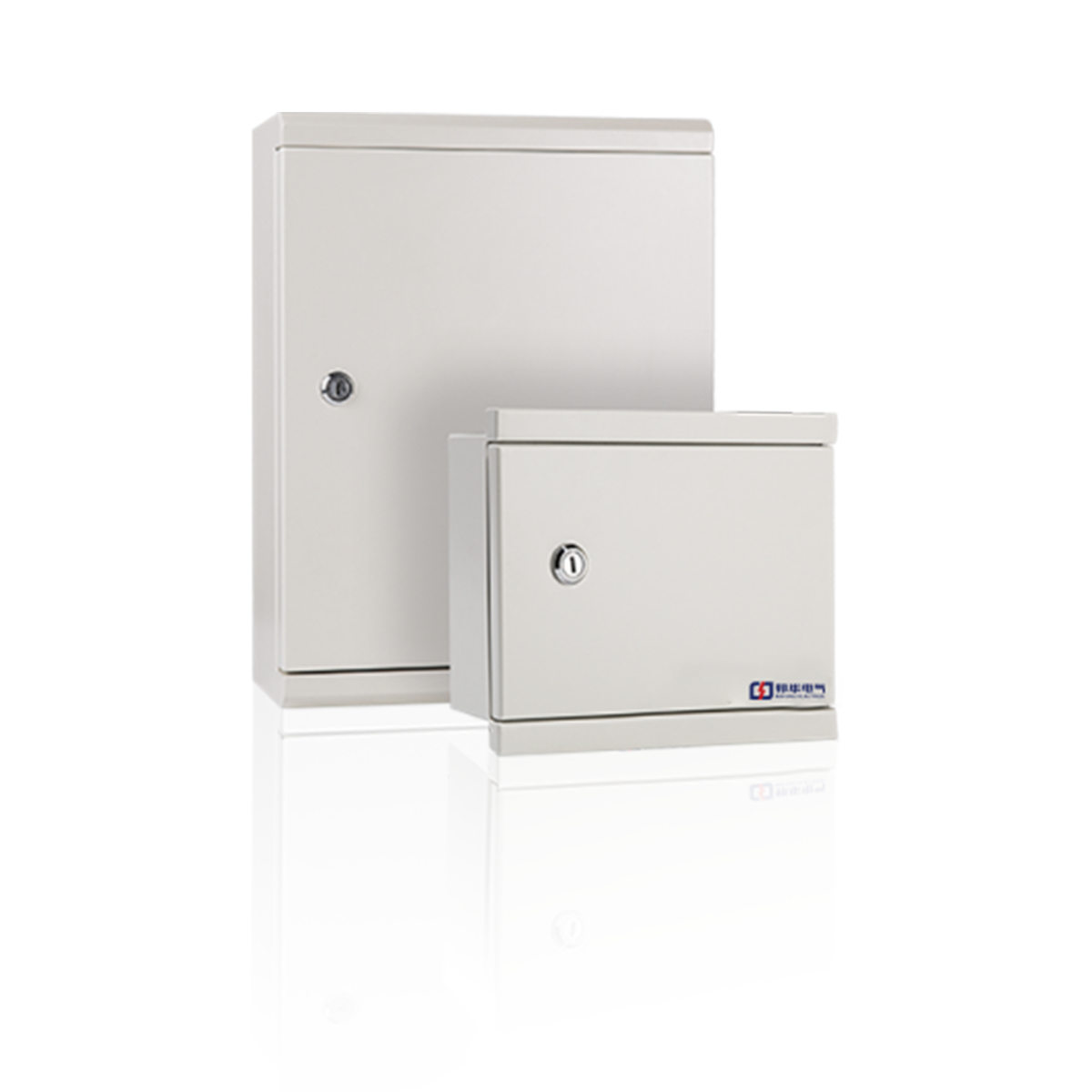

應急照明配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰９收匣虿徽＿\行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

設計

非集中控制型系統應急照明配電箱的設計該應急照明配電箱采用雙路輸入型方式設計，在正常供電電源發生故障時能自動投入到備用供電電源，并在正常供電電源恢復后自動恢復到正常供電電源供電。

按下手動試驗轉換按鈕S1可完成主電源和備用電源手動試驗轉換，轉換結束時自動恢復到正常供電電源供電。

DC24V聯動輸入和反饋端子用來能接收應急轉換聯動控制信號，并輸出反饋信號，當配電箱接收到DC24V聯動控制信號時，配電箱將切斷供電電源，使連接的消防應急燈具轉入應急狀態。輸出配電回路設保護電器，并符合GB50054的有關要求。該配電箱的核心是我們獨立設計的一個雙電源切換模塊，切換速度快，由常用電源切換到備用電源的時間僅為5~10 ms，對于各類電子類負荷、照明類負荷均不會引起供電中斷，遠遠高于國家標準規定的應急照明配電箱在應急轉換時，應保證燈具在5 s內轉入應急工作狀態，高危險區域的應急轉換時間不大于0.25 s的要求。

該應急照明分配電裝置是按安全電壓型設計，要求集中電源是安全電壓輸出。其核心部分是一塊應急輸出模塊，該模塊通過RS485總線與應急照明控制器連接，檢測各路應急輸出的狀態，當某個應急輸出回路故障時輸出故障音響并置亮故障指示燈，消音按鍵可手動消音，可將分配電裝置的工作狀態上傳至應急照明控制器并接收應急照明控制器發出的控制信號。

應急照明配電箱及應急照明分配電裝置是消防應急照明與疏散指示系統必備的組成單元，由于不同系統對其要求不同，設計時一定要結合系統的分類設計才能滿足國家標準的要求。
