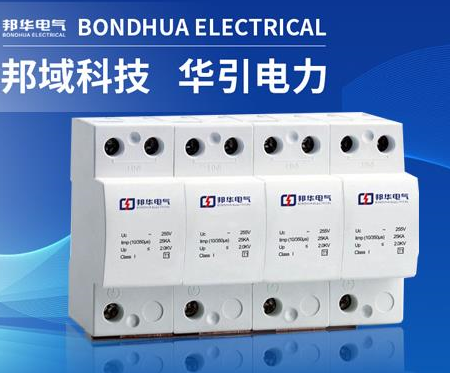

CDY1-100/3P+N-385浪涌防雷器產品描述

CDY1-  浪涌適用于交流50HZ/60HZ，400V及以下的TT，IT等低壓工頻交流系統，用于等電位連接，對雷擊或浪涌引起的電網過電壓進行保護。CDY1-100/3P+N-385浪涌可以作為終端設備電源部分的精細電涌保護裝置，可用于雷擊區域LPZ2-3區域或更高界面，廣泛運用于計算機、調制解調器、脈動控制設備、工業控制系統和測量系統，保護它們不受由雷電或開關操作引起的浪涌過電壓的損壞。具體選用時根據系統工作電壓選用相應產品，有12V、24V、48V、60V、120V、230V六種電壓可選。全面的電涌保護，還需要另外安裝B級防雷器和C級過電壓保護器。

產品用途

SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。

CDY1- 系列SPD 參數

CDY1-100/3P+N-385浪涌防雷器安裝和接地提示

必須仔細調查現場條件。仔細規劃后，應根據設備尺寸和電源棒的進線位置規劃足夠的空間。各級電力線路的電涌保護器應安裝在進入建筑物的線路入口處、防雷區的接口處和被保護設備附近。安裝時應切斷電源，防止觸電。

電力浪涌防護器（SPD）的安裝主要是為了釋放大量的雷電和浪涌電流，限制浪涌電壓。由于浪涌電流較大，SPD的標稱放電電流和最大放電電流都很大，上下引線的截面積必須確定。根據不同的SPD系列，對導線截面積的要求也不同。一般來說，信號線路浪涌防護器的SPD接地端子應與設備室內的局部等電位接地端子板連接，其截面積不小于4mm2，以降低導線電感、動阻抗和線路殘余電壓。

浪涌防護器（SPD）在安裝和接地方面有較高的技術要求，并按專業標準進行安裝，使浪涌防護器（SPD）發揮最大作用。

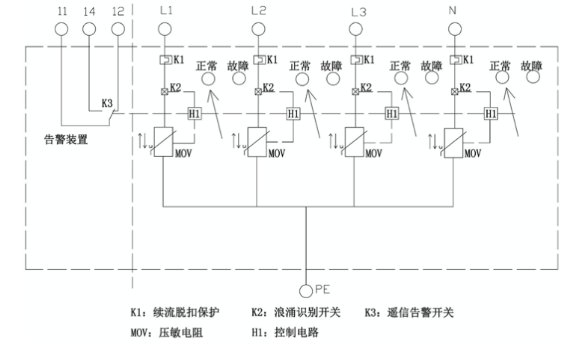

電涌保護器的工作原理

     CDY1- 電涌保護器一般安裝在被保護設備的兩端并接地。在正常工作情況下，電涌保護器對正常的工頻電壓呈現高阻抗，幾乎沒有電流通過，相當于開路；當系統中出現了瞬態過電壓時，電涌保護器對高頻瞬態過電壓呈現低阻抗，相當于把被保護設備短路，使得瞬態過電壓產生的強大的過電流對地進行泄放，將瞬態過電壓限制在設備可以承受的電壓范圍內，從而使設備得到保護。

浪涌防雷器CDY1-100/3P+N-385相關型號

CDY1-100/3P+N-385、CDY1-100/4P、CDY1-100/3P+N-385、CDY1-80/3P+N-385、CDY1-60/3P+N-385、CDY1-40/3P+N-385、CDY1-20/3P+N-385
